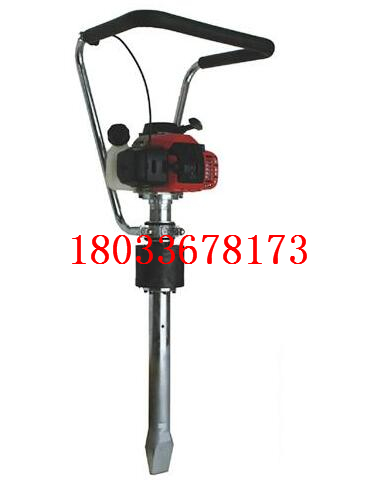

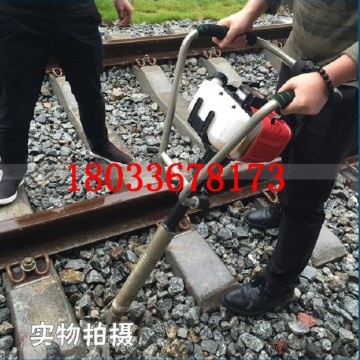

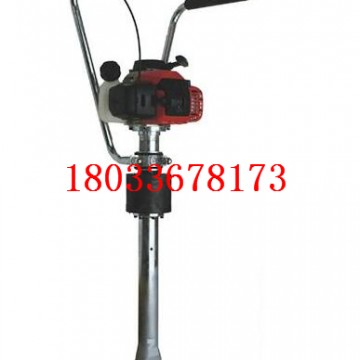

ND-4型內燃搗固鎬適用于鐵路道床養護的一種小型養路機械,主要用于鐵路道床石碴和其它顆粒狀物料的搗固作業。它既沒有冗長的電纜線，也沒有笨重的軟軸，設計新穎，結構合理、緊湊，使用方便。是一種上下道迅速、操作輕便的搗固設備，特別適合道岔搗固作業。
ND-4型內燃搗固鎬采用汽油機與搗固棒直接連接的設計，主要由汽油機、減振裝置、傳動軸、振動體和手把組成。其工作原理為：汽油機經離合器、軟軸帶動偏心鐵，產生振幅實現搗固作業。
ND-4型內燃搗固鎬參數
1、汽油機型號：日產小松G4L-D
2、汽油機功率：1.42kW
3、工作方式：二沖程全方位
4、激振力：≥4.2kN
5、空載振幅：≥5mm
6、振動頻率：120～140HZ
7、振搗棒直徑：52mm
8、偏心塊旋轉速度：≥7000r/min
9、外型尺寸：1050×380×280
10、整機質量：13.6kg
ND-4型內燃搗固鎬基本結構
1啟動手柄、2汽油機、3手把、4離合器、5減振裝置、6搗固棒、7鎬頭
ND-4型內燃搗固鎬注意事項
1、請使用二沖程小松汽油機專用潤滑油，或該公司推薦的潤滑油品牌。有條件時好使用93號汽油，或按汽油機使用說明書的要求用油。
2、請勿振搗剛性物體或板結道床，盡量避免與混凝土軌枕、鋼軌碰撞。本機器不適合搗固板結道床。
3、加混合汽油時，必須在停機狀態下，并遠離火源。
4、搗固作業時，可左右擺動機器，請勿扭動手把或撬、拐枕木。
5、請勿在雨中使用。
6、使用中，發現螺紋連接處如有松動，請及時緊固，以免繼續使用造成損壞。
7、請不要觸及排氣管和高壓點火裝置，以免燙傷。
8、化油器上的涂有紅色油漆的螺釘請不要擰動。未涂紅漆的螺釘為怠速調整螺釘和低速調整螺釘，可根據需要進行調整。
