CIRCON MV-9087光源氙燈無反應故障維修

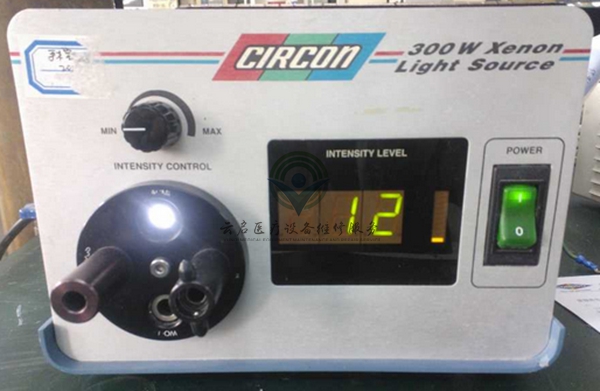

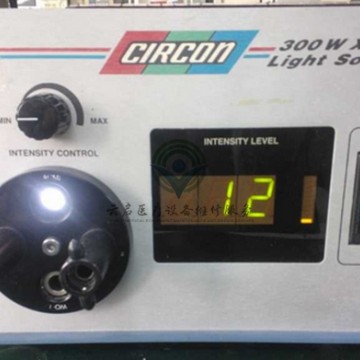

CIRCON MV-9087光源是一款300W的氙燈光源，可連接多款品牌的導光束。其內部結構簡單布局合理：左邊氙燈和專用散熱通道，右邊電源驅動板，長間時工作性能穩定，機身不會感到很熱。
故障現象：打開電源開關，面板顯示正常，有“吱、吱、吱”響聲，風扇不轉，氙燈無任何反應。

分析：為了便于分板，我們先了解其電源板的工作原理，如圖二方框圖。市電220VAC經L1和R18給整流硅堆DB1整流，電容C5、C6濾波，得到300V的直流電壓，再供給開關電路**1、**2、T1變壓，輸出所需的各路電壓。一路經雙二極管D1和D2整流輸出約14V的大功率主電壓供氙燈正常工作用；一路經D21、D22、D23、D24整流輸出約150V電壓供高壓電路工作用。當氙燈工作正常后繼電路SK1吸合，接通主電源14V，150V電壓斷開。而整個電源的核心主要由U4、**1、**2、T1構成，當U4的工作電壓正常后，軟啟動電路工作，繼電器K2吸合，R18被繼電器K2短路。

開機有“吱、吱、吱”響聲，很有可能有元件短路，風扇不轉說明沒有電壓輸出。
維修：
1.先對整機及電路板進行吹塵清潔。
 2．拆下電路板，目測有沒有燒壞的元器件，沒有發現。
3．用萬用表短路檔先檢測大功率的元件，當檢測到D1、D2時阻值為0，有短路現象，用電烙鐵拆下D1、D2再萬用表二極管檔檢測時，D1正接和負接顯示均為0，短路，而D2正常。
4．更D1后，再檢測一遍沒有檢測到元件短路。
5．把電路板安裝好后，通電，氙燈正常點亮，風扇轉動正常?？緳C(jī)8小時作各工作電壓依然工正常。

總結：在平時維修過程中要理清電路板的工作原理，積累經驗，抓住關鍵點入手檢測，就能快速縮小故障范圍，找到故障點，提高維修效率。
