●調試

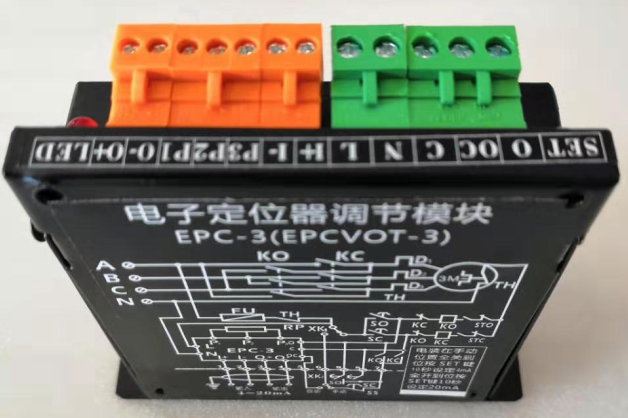

由于EPC-3模塊的核心電路采用微處理機控制，由此使得調試變得極其簡單，調節型電動閥門的調節靈敏度由EPC-3模塊根據不同的電動閥門及控制系統自動設置，用戶無需調整。EPC-3模塊的部分參數的設定在出廠前已設定完成。用戶只需根據不同電動閥門的電動裝置及不同電動閥門的行程要求通過模塊上設置開關及LED顯示來設置調節型電動閥門的“零點”及“滿度”。
參照接線圖接線（圖三），在手動狀態下調試完畢，進入滿度、零點設置。
1.滿度設置：按下開閥按鈕調節型電動閥門開方向運行直至到行程全開停止，按下EPC-3模塊上的設置開關>15S，釋放設置開關觀察EPC-3模塊上LED顯示，當LED顯示為閥門全開狀態時，調節型電動閥門的滿度設置完畢。調節型電動閥門輸出的閥位電流為20mA。
2.零點設置：按下關閥按鈕調節型電動閥門關方向運行直至到行程全關停止，按下EPC-3模塊上的設置開關>15S，釋放設置開關觀察EPC-3模塊上LED顯示，當LED顯示為閥門全關狀態時，調節型電動閥門的零點設置完畢。調節型電動閥門輸出的閥位電流為4mA。
3.自動功能測試：斷開調節型電動閥門三相電源，將調節型電動閥門設置成自動狀態，輸入控制電流設置為4mA，接通電動閥門三相電源，調節輸入控制電流，調節型電動閥門應能自動跟蹤輸入電流變化。分別設置輸入控制電流為不同的數值，調節型電動閥門應能可靠的停止在目標值上。
4.恢復出廠設置：斷開電源，按下設置開關并保持按下狀態，接通電源并保持設置開關按下狀態＞10S后抬起，恢復出廠設置完成。（慎用此功能，用后需要重新設置零點滿度。）
