網絡分流器

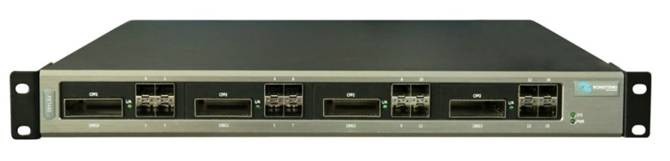

Lite480分流器

一、產品簡介

戎騰網絡推出的Lite系列盒式分流器主要針對核心網絡流量采集、過濾匯聚、負載均衡等應用。Lite系列產品為1U高度，具有高可靠、高密度、高性能、低功耗等特點。Lite系列產品最大可集成48個10G接口，為用戶提供性價比高和擴展性好的解決方案。

Lite480分流器

二、特性

接口：可提供支持48個萬兆接口的型號，方便用戶根據組網需求靈活選擇；

性能：設備所有端口均能線速轉發處理，時延小于5us；

流分類：可根據輸入報文的源IP、目的IP、協議類型、源端口、目的端口、TCPFlag、輸入接口組號、L3長度、和報文負載的前16字節特征碼匹配，對報文進行分類；

報文復制：可將符合某分類規則的流量復制為多份，輸出至不同的輸出端口組。最大可復制到4份，以支持多個不同應用需求。同時可在輸入接口側對流量1：N的復制，也可以在輸出接口側對流量1：N的復制；

自動負載均衡：可檢測與輸出端口相連的后端設備link狀態，在其link DOWN時自動負載分擔到組內其他幾個端口；

單纖收發：同一個SFP光接口TX、RX分離，實現10GE WAN輸入，10GE LAN輸出，提高了端口的可用性；

協議支持：支持IPv4、GRE、IPv6、IPv4 Over IPv6、IPv6 OverIPv4、IPv6和IPv4雙棧共存的數據包過濾，并可選擇內層信息分類；

3G/LTE協議：支持S1MME、S11、S6a等接口信令的識別，支持GTPv1-C與GTPv2-C的區分，支持GTP-U按內層信息分類；

冗余電源：設備提供1+1冗余電源，交流、直流可選，增加設備的可靠性；

同源同宿：提供靈活的負載均衡算法，保證流的完整性；

其它特征：VLAN/MPLS頭部自動剝離、接口光功率監測、RCP遠程控制協議批量配置等。

三、規格

業務接口：48個10GE接口

管理接口：1*RJ45管理口，1*RJ45 串口

報文輸出：報文經過規則匹配后，可選擇丟棄或者轉發，最大可輸出至16個接口組，同時支持按輸入和輸出接口鏡像

協議支持：支持IPv4、IPv6、IPv4 Over IPv6、IPv6 OverIPv4、IPv6和IPv4雙棧共存的數據包過濾，并可選擇內層信息分類

3G/LTE協議：支持S1MME、S11、S6a等接口信令的識別，支持GTPv1-C與GTPv2-C的區分，支持GTP-U按內層信息分類

分類規則：五元組、TCP FLAG、L3長度范圍、輸入接口組、固定位置特征碼

多元組規則：源IP、目的IP、協議類型、源端口、目的端口，支持按位掩碼，支持IPV4/IPV6，隧道可取內層五元組信息，協議類型可以為TCP/UDP/ICMP/SCTP等，規則容量64K

特征碼規則：報文負載的前16字節特征碼，規則容量4K

復合規則：支持多元組規則與特征碼規則綁定

TCP FLAG規則：TCPFlag包括SYN、ACK、FIN、RST、PIN、URG，支持按位掩碼，與五元組規則配合使用

VLAN/MPLS：支持3層VLAN、6層MPLS標簽，可剝離VLAN/MPLS頭部

輸出接口組：支持16個輸出接口組

負載均衡：提供源IP、目的IP、源目IP、源IP源端口、目的IP目的端口等多種負載均衡算法，保證流的完整性

配置管理：CLI、SNMP、RCP遠程配置協議

升級管理：遠程FTP、TFTP、SCP等下載鏡像導入，系統配置不覆蓋

機箱尺寸：495×440×44(mm)(深x寬x高)

散熱方式：機箱風扇散熱

重量：9KG

環境要求：工作溫度：0℃到45℃，存儲溫度：-40℃到70℃，濕度：10%-90% (非冷凝)

電源：電源：220V AC或者48V DC

功耗：80W
