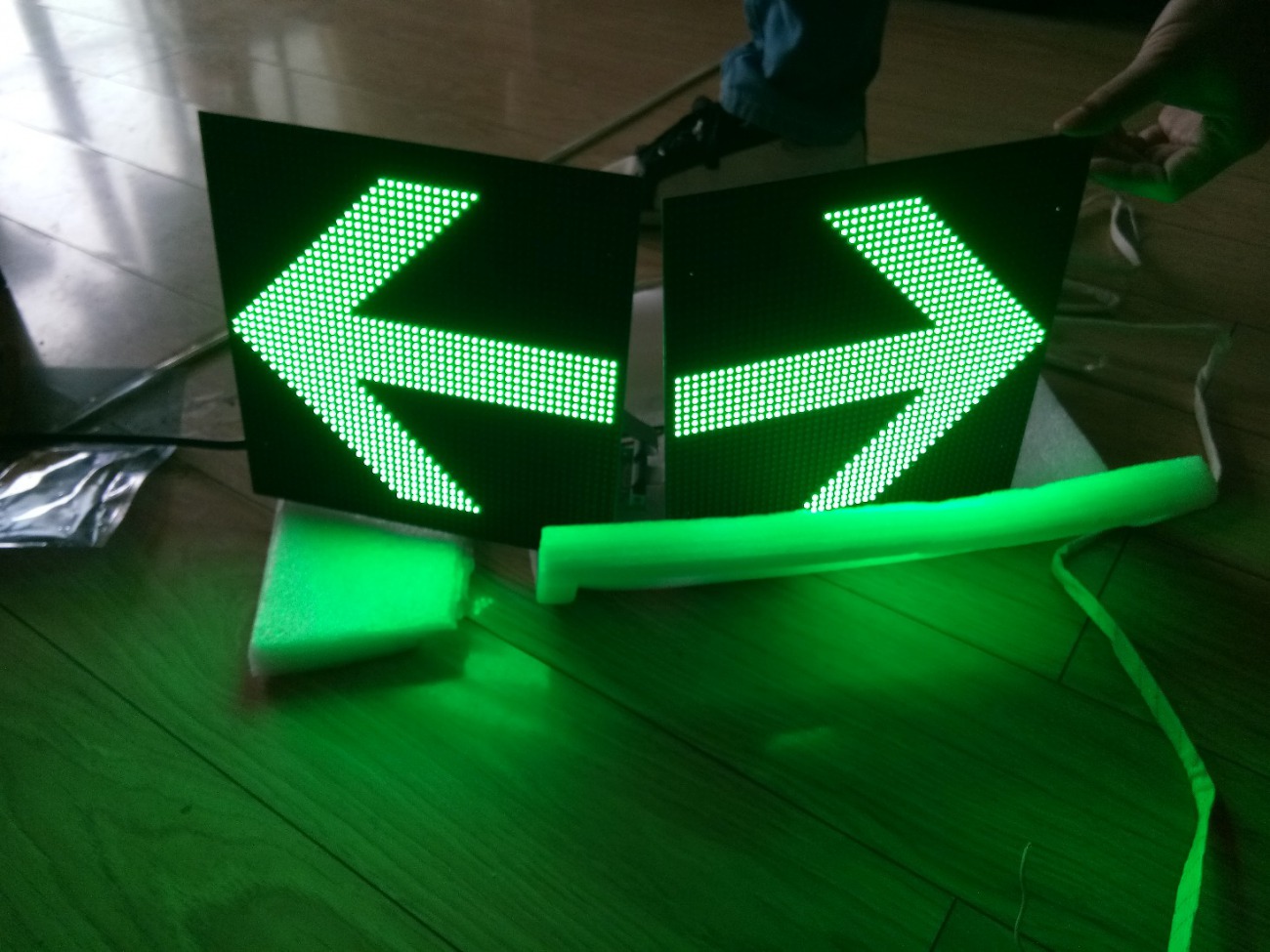

武漢地鐵閘機聯動LED顯示屏_48點48點

技術參數

型號：3.75雙色LED顯示屏

點間距：4.75mm

像素分辨率：48點*48點

尺寸：228mm*228mm

控制系統：欣彩專用地鐵LED導向標識系統，支持扶梯聯動，人體感應，語音播報，支持AFC閘機聯動，扶梯聯動

工作原理：支持地鐵開關信號聯動控制，地鐵高低電頻信號聯動控制，地鐵BAS系統24V高電平反饋聯動控制。

地鐵要求:滿足地鐵低煙無鹵阻燃標準。

項目案例一欄表：

1.北京地鐵7號線導向標識LED屏2012年

2.北京地鐵6號線延長線2012年

3.北京地鐵15號線導向標識扶梯聯動牌LED屏2013年

4.北京地鐵16號線導向標識2015年

5.北京地鐵燕房線導向標識2017年

6.北京地鐵8號線3期導向標識2018年

7.北京地鐵導向標識7號線二期導向標識2019年

8.重慶軌道交通換線閘機聯動導向標識2018年

9.成都地鐵5號線二三 四標段2019年

10.長沙地鐵3號線二標段2019年功能要求

自動售檢票系統與導向系統承包商需按照以下接口功能要求一覽表提供有關的接口功能。

自動售檢票系統與導向系統承包商需按照以下責任劃分提供有關的接口設計及測試文件。

現場調試

閘機頂棚導向需要在閘機安裝完成之前完成安裝，在閘機單機測試完成后進行頂棚導向測試。測試由自動售檢票系統承包商和閘機頂棚導向系統承包商共同驗證。測試應由自動售檢票系統承包商牽頭，閘機頂棚導向系統承包商須提供無償配合服務。測試報告由自動售檢票系統承包商提交。
