VT24A_2.4G開關量模塊

1.簡介

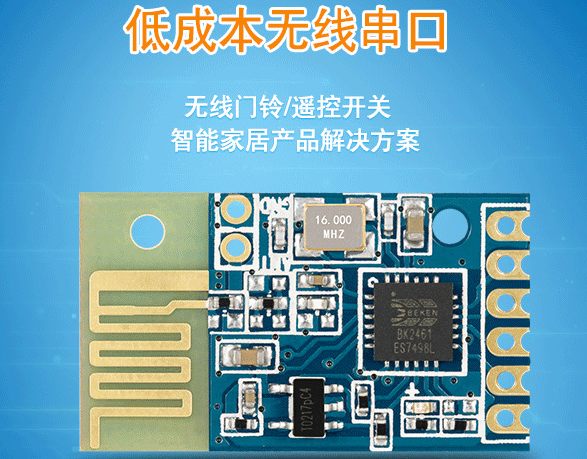

VT24A無線遙控模塊采用最新2.4GSOC技術，集成了2.4G射頻芯片和高性能MCU，模塊內部已經燒錄了2.4G的基本程序及遙控學習碼程序，不需要做任何編程即可使用。

VT24A-TXN/L是發射模塊，VT24A-RXD/M是接收模塊，發射模塊只需要提供3.3V電源及發射按鍵和一個LED作為發射狀態指示，接收模塊對應的輸出端口即可輸出電平信號，模塊具有輸出狀態選擇，可以選擇鎖存或者非鎖存模式。發射有6路輸入端口，對應接收的6個輸出端口。6路可以獨立工作也可以同時工作互不干擾。模塊采用學習碼方式，模塊獨有ID號，一個遙控器可以任意學習一個接收模塊的ID地址和數據通道，接收模塊具有學習與禁止學習功能，防止同類遙控器非法學習，應用安全級別很高。模塊體積小，功耗低，簡單易用，發射模塊只需要根據遙控器殼設計一塊按鍵板，接收模塊無外圍零件，也不需要任何編程，編碼芯片，使用非常方便簡單，多套產品可以同時使用而互不干擾，能解決315/433M遙控產品不能同時發射的問題。

2.特點

●可以多對同時使用互不干擾，完美替代315/433Mhz方案。

● 采用高性能基帶處理芯片和MCU， 遙控速度快，安全級別高。

● 內部已含2.4G程序及遙控對碼程序，不需要再編程，直接使用。

●6路輸入輸出功能，可以擴展，輸出狀態可以選擇鎖存或非鎖存。

● 高度集成，小體積，低功耗設計， 無外圍零件，使用方便。

3.應用領域

●無線遙控器智能家電

●遙控玩具

●遙控插座

●遙控門鎖

●無線傳感器

●智能家居控制系統

●車庫門禁系統。

4.管腳定義

5.產品尺寸
