一、產品介紹

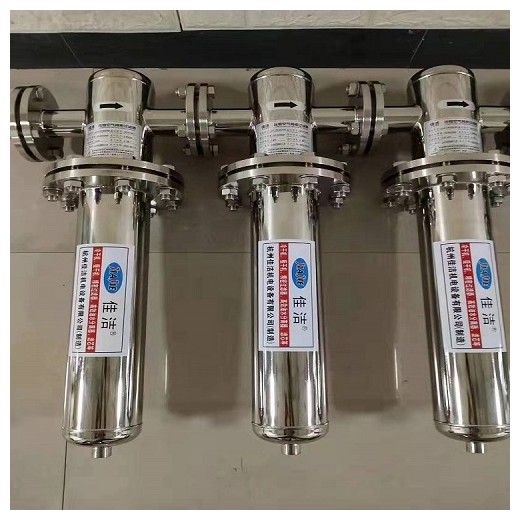

負壓除菌過濾器主要是采用超大面積的除菌濾芯,快裝式結構,過濾精度為0.22μ0.01μ,使用121℃潔凈蒸汽定期滅菌,能99.995%除去細菌及各種噬菌體。是醫用中心吸引系統行業里必須的環節,除菌過濾器是負壓空氣除菌的好選擇。除菌過濾器采用304或316L不銹鋼材質制造殼體,并配合鏡面拋光,達到無寄生細菌死角。除菌過濾器的濾芯采用蒸汽滅菌的PTFE折疊濾芯。濾芯具有抗高壓、高溫、疏水、高密度特性。
二、安裝與配置
1. 安裝時,必須按照過濾器上的空氣進出口標簽連接好管道。否則將進出口反裝會嚴重影響過濾效果。為了便于使用和更換維修,過濾器應按下圖所示的標準管線進行安裝。
2. 醫用除菌過濾器安裝示意圖 (多臺真空泵)
3.醫用除菌過濾器一備一用安裝示意圖(單臺真空泵)
一備一用使用方法A過濾器使用①.打開A1 A2閥門,②.關閉B1 B2 Z1 Z2閥門,使用3天后A過濾器需要蒸汽滅菌時切換至B過濾器使用①.打開B1 B2,②.關閉A1 A2,③.打開Z1(蒸汽閥門) ④20-30分鐘后關閉Z1,同樣方式切換AB過濾器 交替使用,如有特大疫情真空泵超負荷運行可以同時使用A B二臺過濾器①.打開A1 A2 B1 B2閥門,②.關閉Z1 Z2閥門。
負壓除菌系統安裝順序:進氣管路---集污罐—真空罐—3.不銹鋼負壓除菌過濾器(好每臺真空泵前加一臺,方便更換濾芯等維護保養,如果只在總管上加一臺,請一定要加裝旁路,在出氣口預留蒸汽或消毒液接入口)—4.真空泵--(水環式加氣水分離器)5.不銹鋼排氣口除菌過濾器---室外樓頂排放(遠離其它吸氣設備,便于廢氣擴散。外殼必須用304不銹鋼材質內無滋生細菌的衛生死角,切不可用鋁合金或碳鋼替代;整個過濾器要可以承受高溫蒸汽殺菌。(鋁合金和碳鋼會氧化腐蝕,濾芯必須要用疏水型聚四氟(PTFE濾膜)除菌濾材(0.01微米),并且通過完整性檢測才能有效截留細菌和病毒,而不能采用硼硅酸纖維等(為普通工業凝聚油水用。
三、除菌過濾器的特點
?。?/span>1)除菌過濾器一般采用十字懸GUA式,水平進出。多芯過濾器可設計成落地式。
?。?/span>2)有些使用場合根據實際需要分成預過濾器、精過濾器兩種。
(3)空氣流向:從外向內穿過濾芯,請根據殼體標簽上箭頭方向安裝。
?。?/span>4)進入除菌過濾器的空氣必須先經過儲氣罐穩壓預過濾器,否則將影響除菌濾芯的壽命,達不到預期的除菌效果。
?。?/span>5)定期殺菌,根據實際使用情況每周1~2次,每次30分鐘,采用經過潔凈飽和蒸汽殺菌。蒸汽溫度<121℃,蒸汽壓力<0.3MPa。閥門須緩慢開關。滅菌過程須專人看管。
(6)經過100次蒸汽殺菌后或?yàn)V芯壓差達到0.07-1.0MPa時,應更換新的除菌濾芯。
衛生級過濾器筒體全部采用you質304不銹鋼材料制造,每臺過濾器都是經過嚴格的選材及精心制造而成,無裂縫的流線型設計,具有良好的表面和大的耐腐蝕能力,以達到防止細菌污染的質量標準,嚴格滿足GMP標準要求。
四、濾芯的更換注意事項(舊濾芯是感染性廢物風險很高)
(1)濾芯是易耗品,為保證過濾效果,請每使用3-6個月更換一次?!?/span>
(2) 請按排*的人員更換濾芯,并做好個人防護工作,穿戴好護目鏡,口罩和防護服等(參考GB11651《個體防護裝備選用規范》),建議更換前用對過濾器用蒸汽殺菌,無蒸汽條件可往過濾器內注入75%乙醇并保持半小時殺菌 。
(3) 更換時嚴禁無關人員進入**,更換完成后,可能會有傳染源從管路跑出,需用紫外線等方法對泵房空間進行消毒殺菌,并且在一段時間內嚴禁人員入內。
(4)舊濾芯請按傳染性污染物的相關處置要求進行無害化處理,嚴禁隨意丟拋棄。
如有大真空泵超負荷運行可以同時使用AB二臺過濾器①.打開A1A2B1B2閥門,(1)除菌過濾器一般采用十字懸GUA式,水平進出。多芯過濾器可設計成落地式。(2)有些使用場合根據實際需要分成預過濾器、精過濾器兩種。(3)空氣流向:從外向內穿過濾芯,請根據殼體標簽上箭頭方向安裝。(4)進入除菌過濾器的空氣必須先經過儲氣罐穩壓預過濾器,否則將影響除菌濾芯的壽命,達不到預期的除菌效果。(5)定期殺菌,根據實際使用情況每周1~2次。每次30分鐘,采用經過潔凈飽和蒸汽殺菌。蒸汽溫度<121℃,蒸汽壓力<0.3MPa。閥門須緩慢開關。滅菌過程須專人看管。(6)經過100次蒸汽殺菌后或?yàn)V芯壓差達到0.07-1.0MPa時。
