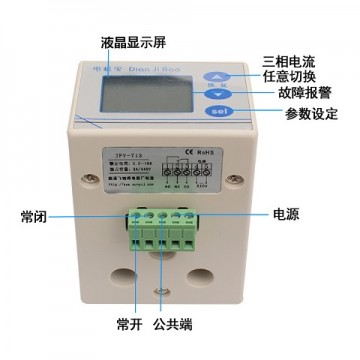

一．產品簡介
本產品是一款智能型電動機綜合保護器，采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。

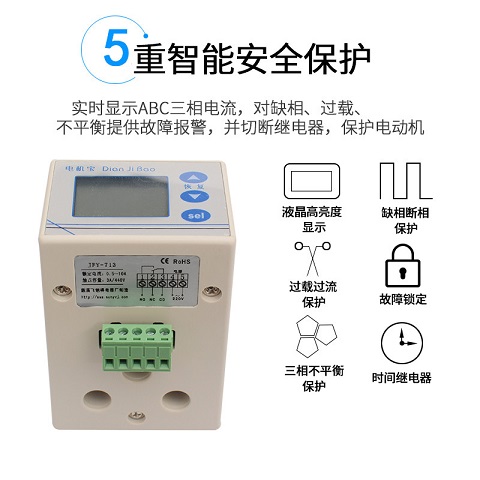

二．主要功能
1、 電流顯示：可顯示三相平均電流和A、B、C三相電流。
2、 過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式，定時限時間可調,提供五條反時限曲線。
3、 缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。
三．技術指標
指 標 | 型 號 | 單位 | 說 明 |
JFY-713 | |||
額定電流設定范圍 | 0.5～10 | A |
|
電流量程 | 15 | A |
|
電流測量精度 | ±1% | - |
|
定時限保護動作時間 | 0.1～20 | 秒 |
|
反時限曲線 | 無 | - |
|
電源電壓 | AC 170V～450V | V |
|
觸點容量 | 3A/440VAC | - | 純阻性負載 |
使用環境 | 溫度-10℃～50℃，濕度≤85%，無凝露 | - |
|
- | |||||||
■ 基本工作原理
電流檢測

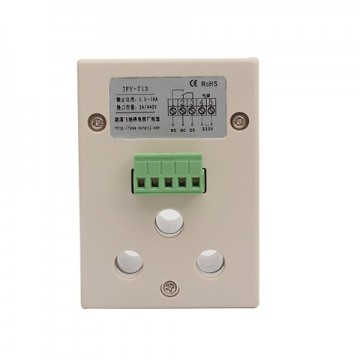

通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。
過載保護
過載保護可分為定時限保護和反時限保護兩種模式，JFY-701. JFY-713只有定時限模式，JFY-702、704、706、708可通過設置參數F12選擇定時限或反時限模式。
定時限模式
當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。
反時限模式
過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短。可根據不同電機的特性選擇不同的反時限曲線，JFY-702、704、706、708均提供5 條反時限曲線，見下表：
過載倍數 | 反時限曲線(F12) | |||||
1 | 2 | 3 | 4 | 5 | 0 | |
1.1 | 930.2 | 1860.5 | 2790.7 | 3720.9 | 4651.2 | F13 (定時限)
|
1.2 | 296.3 | 592.6 | 888.9 | 1185.2 | 1481.5 | |
1.5 | 87.1 | 174.3 | 261.4 | 348.6 | 435.7 | |
2 | 34.5 | 69.0 | 103.5 | 138.1 | 172.6 | |
3 | 12.7 | 25.3 | 38.0 | 50.6 | 63.3 | |
4 | 6.7 | 13.4 | 20.1 | 26.9 | 33.6 | |
5 | 4.2 | 8.4 | 12.6 | 16.7 | 20.9 | |
6 | 2.9 | 5.7 | 8.6 | 11.5 | 14.3 | |
7 | 2.1 | 4.2 | 6.3 | 8.4 | 10.4 | |
8 | 1.6 | 3.2 | 4.8 | 6.4 | 7.9 | |
| 以上為過載動作時間(單位:秒) | |||||
缺相保護
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。
負載電流小于0.5A時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。
自動恢復
保護器內部有一個連續故障次數計數器，用于控制自動恢復次數。當發生過載、缺相、三相不平衡等故障時，繼電器斷開，切斷電動機電源，并且故障次數加1。這時如果故障次數未超過設定的自動恢復次數(參數F51)，則在設定的自動恢復間隔時間(參數F52)后，繼電器自動閉合，恢復電動機工作。正常工作一段時間后（由參數F53設定），“連續故障次數”清零，使得下次出現故障時可以重新開始計算自動恢復次數。
例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障繼電器斷開后，過15分鐘自動恢復，這樣可以重試3次，如果連續3次仍有故障，則需要人工按鍵恢復。這里“連續”的含義是指自動恢復后60分鐘內又發生故障（F53=60）。
時間繼電器功能
如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能
