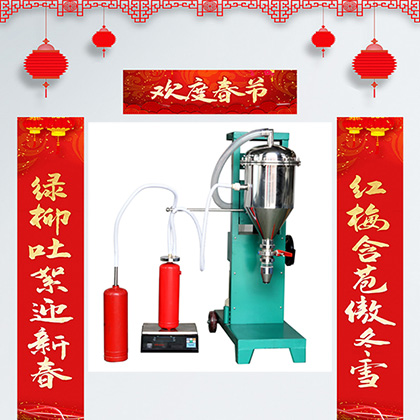

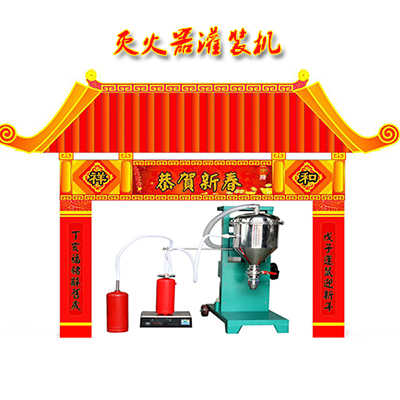

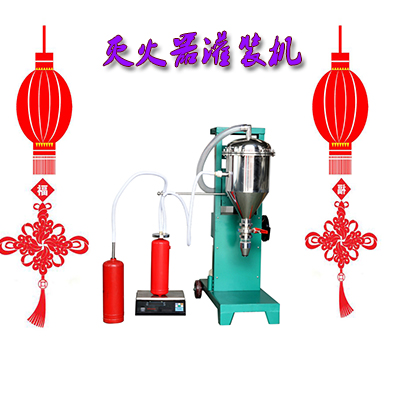

江蘇干粉滅火器充裝設備

滅火器回收的檢修設備，包括機架，機架上設置有抽粉灌粉裝置、罐體緊固器、罐體清洗器、罐體試壓器、罐體干燥器、滅火器查漏器和充氣機構，抽粉灌粉裝置和滅火器查漏器均與真空抽氣泵相連，罐體清洗器和罐體試壓器均靠近機架的水池設置。滅火器灌裝機可以方便地將待回收滅火器的罐體打開，抽吸回收干粉，對罐體進行清洗、高壓檢測，如果可以回用，則進行烘干、灌裝、安裝把手、充氣和查漏作業，使罐體和干粉在可利用期限內充分發揮作用。滅火器灌裝機結構緊湊，占地少、成本低，易于制造，使用方便、快捷，可以大大提高滅火器的回收效率，盡可能地避免資源浪費。

1 .一種用于滅火器回收的檢修設備，其特征在于：包括機架，機架上設置有抽粉粉裝置、罐體緊固器、罐體清洗器、罐體試壓器、罐體干燥器、滅火器查漏器和充氣機構，抽粉灌粉裝置和滅火器查漏器均與真空抽氣泵相連，罐體清洗器和罐體試壓器均靠近機架的水池設置。

2 .抽粉灌粉裝置包括儲粉罐，儲粉罐的頂部設置有與真空抽氣泵相連的真空罐，儲粉罐的進粉管線上設置有干粉過濾器，儲粉罐的出粉管線與真空灌粉裝置相連，真空灌粉裝置的抽真空管線與真空罐相連；進粉管線、出粉管線、抽真空管線以及連通儲粉罐和真空罐的管線上均設置有功能轉換閥。

3 .干粉過濾器的出口和真空灌粉裝置的進口之間設置有進粉旁路管。

4 .真空罐與真空抽氣泵相連的管線上設置有旁路管，旁路管通過氣水分離器與滅火器查漏器相連。

5 .罐體緊固器包括相對設置的靜模塊和動模塊，靜模塊包括固定設置在底板上的立板，立板內側設置有與滅火器罐體相配合的弧形定位塊，動模塊包括固定設置在底板上的支撐板，支撐板上設置有水平氣缸驅動的V形緊固塊，V形緊固塊的雙臂內側設置有與滅火器罐體相接觸的彈性防撞層。

6 .罐體干燥器包括箱體，箱體內設置有風機，風機的風管內設置有電加熱器，且風機的風管與設置在箱體頂部的罐體支撐管相連通，罐體支撐管上開設有出風口，罐體支撐管的底部設置有罐體支撐架。

7 .電加熱器包括折流板和設置在折流板之間的電加熱絲。

8 .罐體支撐管設置在箱體頂部的儲水槽內，儲水槽底部?jī)A斜設置，且儲水槽較低的一端設置有排水口。

9 .罐體支撐架包括三個沿罐體支撐管底部周緣均勻設置的支撐板，支撐板的頂面傾斜設置形成用于支撐倒置式滅火器的凹槽。

用于滅火器回收的檢修設備技術領域

滅火器灌裝機涉及滅火器回收技術領域，尤其是涉及一種用于滅火器回收的檢修設備。

背景技術

滅火器通常放置在干燥、陰涼、通風之處，有條件時還會放在專用的消火栓箱內。由于存儲條件良好，當滅火器失壓或者超過規定使用年限需要進行更換時，鋼制的罐體通常還有充分的利用價值，干粉經過化驗檢測若未失效也是可以回收再利用的。如果將滅火器整體直接報廢，不僅會浪費大量的鋼材和滅火粉料，還會造成資源浪費和環境污染。要改變這種狀況，可以先將待回收滅火器的罐體和把手進行拆分，再回收干粉，然后分別檢測罐體和回收干粉是否達標，如果達標，可以將罐體和干粉進行回收利用。然而，單靠人工進上述操作時，效率較低，且浪費嚴重；如果在滅火器生產線上進行回收操作，容易擾亂正常的生產節奏，影響線體的產率。因此，亟待設計一種占地較小、成本低廉、易于操作的滅火器回收檢修設備。

發明內容

為了解決上述問題，滅火器灌裝機提供一種用于滅火器回收的檢修設備，可以采取如下

技術方案：

滅火器灌裝機的用于滅火器回收的檢修設備，包括機架，機架上設置有抽粉灌粉裝置、罐體緊固器、罐體清洗器、罐體試壓器、罐體干燥器、滅火器查漏器和充氣機構，抽粉灌粉裝置和滅火器查漏器均與真空抽氣泵相連，罐體清洗器和罐體試壓器均靠近機架的水池設置。抽粉灌粉裝置包括儲粉罐，儲粉罐的頂部設置有與真空抽氣泵相連的真空罐，儲粉罐的進粉管線上設置有干粉過濾器，儲粉罐的出粉管線與真空灌粉裝置相連，真空灌粉裝置的抽真空管線與真空罐相連；進粉管線、出粉管線、抽真空管線以及連通儲粉罐和真空罐的管線上均設置有功能轉換閥。干粉過濾器的出口和真空灌粉裝置的進口之間設置有進粉旁路管。

真空罐與真空抽氣泵相連的管線上設置有旁路管，旁路管通過氣水分離器與滅火器查漏器相連。

罐體緊固器包括相對設置的靜模塊和動模塊，靜模塊包括固定設置在底板上的立板，立板內側設置有與滅火器罐體相配合的弧形定位塊，動模塊包括固定設置在底板上的支撐板，支撐板上設置有水平氣缸驅動的V形緊固塊，V形緊固塊的雙臂內側設置有與滅火器罐體相接觸的彈性防撞層。

罐體干燥器包括箱體，箱體內設置有風機，風機的風管內設置有電加熱器，且風機的風管與設置在箱體頂部的罐體支撐管相連通，罐體支撐管上開設有出風口，罐體支撐管的底部設置有罐體支撐架。電加熱器包括折流板和設置在折流板之間的電加熱絲。罐體支撐管設置在箱體頂部的儲水槽內，儲水槽底部?jī)A斜設置，且儲水槽較低的一端設置有排水口。

罐體支撐架包括三個沿罐體支撐管底部周緣均勻設置的支撐板，支撐板的頂面傾斜設置形成用于支撐倒置式滅火器的凹槽。

滅火器灌裝機可以方便地將待回收滅火器的罐體打開，抽吸回收干粉，對罐體進行清洗、高壓檢測，如果可以回用，則進行烘干、灌裝、安裝把手、充氣和查漏作業，使罐體和干粉在可利用期限內充分發揮作用。滅火器灌裝機結構緊湊，占地少、成本低，易于制造，使用方便、快捷，可以大大提高滅火器的回收效率，盡可能地避免資源浪費。
