水基滅火器維修設備

于滅火器維修技術**域，具體涉及一種移動式滅火器維修系統及其應用。

背景技術

滅火器是一種可攜式滅火工具。滅火器內放置化學物品，用以救滅火災。滅火器是常見的防火設施之一，存放在公眾場所或可能發生火災的地方，不同種類的滅火器內裝填的成分不一樣，是專為不同的火災起因而設。其填充物主要分為泡沫、干粉、鹵代、二氧化碳、清水。無論是何種滅火器，均需要定期進行檢查和維護，普通檢查通常是人工上門檢查，到大維護的時候通過運送至配置有滅火器年檢及維修相關設備的特定場所進行年檢和維修后再送回到用戶處，且為保障用戶處的安全，滅火器年檢及維修每次只能取走總數1/4的滅火器，這就導致了滅火器年檢及維修十分耗時，且年檢及維修過程中往返運輸滅火器，物流成本高。此外，部分滅火器運輸至特定場所進行年檢及維修，用戶處滅火器數量減少，安全性降低。

移動式滅火器年檢及維修設備，包括用于檢測滅火器的年檢設備組、用于維修滅火器的維修設備組以及移動裝置，年檢設備組和維修設備組均設置于移動裝置上以移動。在具體使用過程中移動裝置帶動年檢設備組和維修設備組移動至用戶處對用戶處的滅火器進行年檢和維修，滅火器不需要往復運輸，極大的降低了物流成本低，節省了滅火器年檢及維修時間，同時在用戶處進行年檢及維修不會造成用戶處安全性降低。此外，由于不需要占用固定場地，還節省了場地成本。但是其未對逐個裝置進行檢測，其具體效果不明，裝配如此多的設備必須使用大車，但是市區大貨車無法進行工作，因此需要合理的布置維修系統。

產品介紹

移動式滅火器維修系統及其應用以解決滅火器維修不便的情況。為解決上述技術問題，本發明提供如下技術方案：一種移動式滅火器維修系統，包括移動裝置、安裝在移動裝置上的檢修裝置和控制檢修裝置的控制器，移動裝置為貨車底盤，可選用國產品**還國外品**，可根據需求及經費進行選擇，檢修裝置應包括一外廂體，以及廂體與底盤的連接結構，檢修裝置的其余部分設置于外廂體內。外箱體應具有散熱功能，可為空調散熱、排風扇散熱等其他常用散熱方式。

所述檢修裝置包括外觀檢測模塊、拆卸模塊、筒體檢測模塊、灌裝模塊、氣密檢測模塊和運送滅火器至各模塊的運輸組件，所述運輸組件包括用于夾持滅火器的卡固機構、橫向滑軌、縱向滑軌、旋轉盤，所述卡固機構包括可在橫向滑軌、縱向滑軌和旋轉盤上運動的軌道車和設置于軌道車上的磁吸固定部，所述旋轉盤設置在橫向滑軌和縱向滑軌的連接處，用于軌道車轉向，彎道上使用彎狀軌道，所述橫向滑軌包括檢測道、維修道和廢品道，所述廢品道設置于檢測道和維修道之間，所述縱向滑軌連通檢測道、維修道和廢品道，所述外觀檢測模塊設置于檢測道入口處的旋轉盤上，所述拆卸模塊和筒體檢測模塊依次設置于檢測道上，所述灌裝模塊和氣密檢測模塊依次設置在維修道上；所述外觀檢測模塊、筒體檢測模塊、氣密檢測模塊的出口端均設置有與廢品道連通的縱向滑軌，所述廢品道出口和維修道出***匯處設置有轉接位。

 作為上述技術方案的進一步改進： 所述外觀檢測模塊包括視覺檢測攝像頭和紅外***掃描攝像頭，所述視覺檢測攝像頭和紅外***掃描攝像頭均與控制器相連。 所述筒體檢測模塊用于檢測筒體壓力，包括試水機構和筒體烘干機構。所述灌裝模塊包括滅火劑灌裝機構和動力氣體灌裝機構。所述旋轉盤包括可旋轉的盤體、設置于盤體上的旋轉軌道和設置于盤體下方的旋轉電機。所述軌道車下部包括與橫向滑軌、縱向滑軌、旋轉盤滑動配合的滑輪和驅動電機。所述橫向滑軌上還包括翻轉盤，所述翻轉盤通過翻轉機構進行驅動。所述轉接位設置有機械臂。各模塊與控制器之間的連接方式為有線連接或無線連接中的一種或兩種的結合。

移動式滅火器維修系統的應用，包括以下步驟：S1、將移動裝置移動至需要進行滅火器維護的位置區域； S2、收集區域內的滅火器，人工初步觀察其外觀，外觀存在明顯缺陷的滅火器不進入檢修裝置，將待檢測的滅火器放入檢修裝置；S3、檢修裝置對滅火器進行自動檢修；自動檢修過程包括：

A1、對滅火器的外觀進行檢查，采用固定式相機以及紅外探傷相機對滅火器進行掃描和拍照，控制系統對其表面進行分析；不合格的產品送入廢品道，合格產品進入拆卸模塊進行拆卸；

A2、拆卸后的滅火器，罐體與噴頭分離，對罐體進行水壓檢測，檢測合格的滅火器，進入維修道進行灌裝維修，不合格產品進入廢品道；

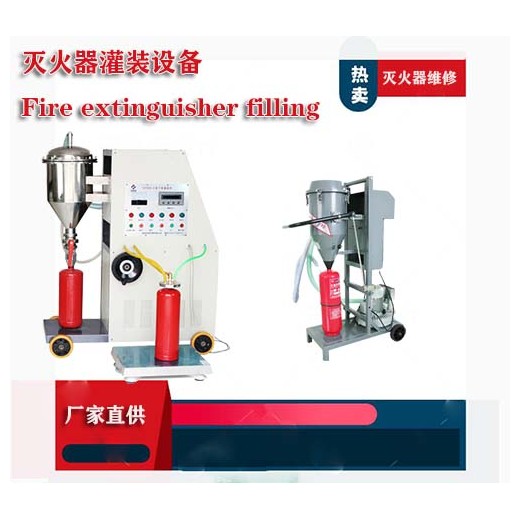

A3、灌裝包括滅火劑的灌裝和動力氣體的灌裝，灌裝完滅火劑后裝上噴頭然后進行動力氣體的灌裝，進入下一步的氣密檢測模塊，進行氣密性和氣壓檢測，合格產品從維修道運出，不合格產品進入廢品道；

S4、將檢修完成的合格品和不合格品分類擺放。與現有技術相比，具有以下有益效果：移動式滅火器維修系統及其應用，將滅火器的檢測裝置與維修裝置有機的結合，并融合到貨車底盤上，使滅火器的檢測更為方便，相比現有的統一集中運送至回收檢測中心，其效率顯著提高，通過橫向滑軌、縱向滑軌、旋轉盤以及軌道車實現了滅火器的自動維修，采用控制系統對其進行自動控制，整個系統無需人工干預，滅火器維修方便快捷。
