雙曲面攪拌機

硝化池雙曲面立式攪拌機簡介

隨著污水處理行業的發展，目前，市面上又出現了一種新型潛水?dāng)嚢铏C(jī)——雙曲面型潛水?dāng)嚢铏C(jī)。

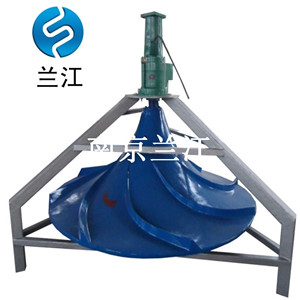

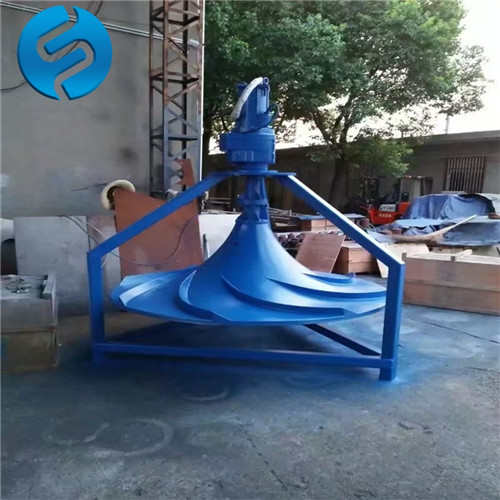

雙曲面型潛水?dāng)嚢铏C(jī)葉輪結構由導流體、攪拌部件及傳動部分等組成，如下圖所示。葉輪體上表面為雙曲線母線繞葉輪體軸線旋轉形成的雙曲面結構，這種葉輪結構設計，較大限度地將流體特性與機械運動相結合。不同的設計要求，雙曲面方程不同。

這里簡單介紹一種雙曲面攪拌機，其葉輪雙曲線的方程為xy=b，曲線沿y軸旋轉而構成曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流；另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。在漸開雙弧面上均布有八條導流筋，借助液體自重壓力作補充進水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的作用下經雙曲面結構過渡沿葉輪圓周方向做切線運動，在池壁的反射作用下，形成立體螺旋狀的循環水流，故可獲得在軸向和徑向方向的交叉水流。正是由于雙曲面攪拌機葉輪的結構特性和適當?shù)陌惭b位置等特點，決定了它對懸浮物的防沉降均勻混合作用，在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。同時，由于其大比表面積葉輪可獲得大面積的水體交換。
硝化池雙曲面立式攪拌機應用范圍

G/QSJ型系列曲面攪拌機是我公司開發的值得推薦使用的攪拌機。它廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固液、氣攪拌混合的場合，尤其適用在污水處理工藝中的混凝池、調節池、厭氧池、硝化和反硝化池。

QSJ/GSJ雙曲面攪拌機工作原理及特點

雙曲面立式攪拌機作為一種攪拌與曝氣于一體的混合設備，可以單一攪拌，也適用于各種低濃度的液體之間、固液之間、氣液之間的混合攪拌；適用于圓形池、方形池，在長方形水池中分單元布置使用也比較常見。葉輪由PE復合材料或玻璃鋼、鋼質材料等制成，加強了設備的防腐蝕性能，使用壽命長。在現有各種污水處理工藝中，雙曲面型潛水?dāng)嚢铏C(jī)主要可以克服傳統葉片（槳）式攪拌易出現死角，生化池混合效果不佳的問題，發揮其攪拌均勻、流態柔和且分布均勻，尤其是在厭氧區及缺氧區的攪拌混合，更能發揮其流態特性。

主要特點表現在以下幾個方面：

1、可現有液體攪拌設備，實現三維立體、螺旋狀的水體混合，使攪拌更均勻，提高攪拌效率；

2、大比表面積葉輪，功率配備小，循環水流大，能耗低，在常規市政污水?dāng)嚢柚斜葌鹘y(tǒng)攪拌方式節能3O%-5O%;

3、整機結構緊湊，運行可靠，安裝維護便捷；

4、葉輪由增強纖維復合材料或鋼制材料制作而成，能適應不同的工況要求，使用壽命長。

正是由于G/QSJ型系列雙曲面攪拌機葉輪的結構特性和接近池底安裝的特點，其工作位置決定了它對懸浮物的防沉降作用是直接的，在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。較大的比表面積可獲得大面積的水體交換。硝化池雙曲面立式攪拌機選型與應用:

G/QSJ型系列曲面攪拌機的選型相同，兩種僅僅是安裝方式的不同。和其它類型攪拌機的選型相同,曲面攪拌機的選型與設備所處的池型、容積、液體的深度、介質的濃度、溫度及酸堿度PH等參數有關。

雙曲面攪拌機的選型主要依據：每臺設備的有效服務面積來確定，并按照池長與池寬的比率不超過二倍的原則，可將長方形池劃分為若干個相等的工作單元，以此確定攪拌機的數量。

對于水深超過5米或濃度超過規定的，在選型時應考慮加大功率或提高攪拌機的工作轉速，以確保在大容量和高濃度的介質中達到攪拌效果。

在常規工況條件下，建議選用干式安裝，有噪聲或視覺要求的，建議選用潛水式安裝。

安裝：

QSJ/GSJ雙曲面攪拌機的安裝分為干式安裝和濕式安裝兩種，不論何種安裝形式均非常簡單。

濕式安裝的攪拌機可通過吊機或起吊架直接將攪拌機吊入指定位置，依靠設備自重定位，固定好電纜。

干式安裝的攪拌機先將減速機機架固定在工作橋上，然后只需依次安裝傳動軸，葉輪部件，并固定好電纜，

注意事項

1安裝前由合格電工檢查電機、電器，并確定轉向，葉輪離池底的小工作距離應≤300mm，且池底平整，結實，池內無建筑垃圾。

2如果長時間設備不運行，重新啟動時要防止淤積造成葉輪堵塞而損壞電機。

3在封閉池中要考慮到葉輪的進出口尺寸。

4無論何種安裝方式，應注意水下電纜要固定好，防止磨損。

5使用前應仔細閱讀產品安裝使用說明書。
