NI_myDAQ系列虛擬儀器教學實驗系統

NI myDAQ系列虛擬儀器教學實驗系統

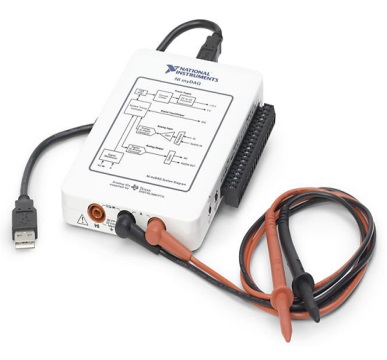

一、myDAQ學生數據采集

NI myDAQ 是一種使用 NI labview **的低成本便攜式數據采集 (DAQ)設備，學生可使用它測量和分析實際信號。 NI myDAQ 適用于電子設備和傳感器測量。通過與計算機上的 NI labview 配合，學生可分析和處理獲取的數據并可隨時隨地控制簡單的進程。NI myDAQ 采用 USB 接口，提供了模擬輸入 (AI) 、模擬輸出 (AO) 、數字輸入和輸出 (DIO) 、音頻、電源和數字萬用表 (DMM) 函數。

技術參數：

myDAQ配套主實驗箱:

1.采用主實驗箱+模塊化的結構，實驗?zāi)K即可插在主實驗箱上，也可脫離主實驗箱單獨完成實驗。

2.實驗?zāi)K上必須印有實驗電路原理圖，所有元器件必須放置在實驗?zāi)K正面以便觀察，實驗?zāi)K必須提供實驗電路測量點的測試鉤。

3.必須提供教學樣例實驗程序及**免費升級服務，并做好相應的培訓工作。

4.產品須免費保修三年以上，并提供良好的售后服務和技術支持。

5.各實驗?zāi)K可相互結合以便能夠進行多種實驗內容的設計和創新。

6學生可自主設計組成不同的調理和控制電路進行實驗。

7.主實驗箱內有放置實驗?zāi)K的卡槽。

1.交流電源輸入：220V±10%50Hz；

2.工作環境溫度：-10℃～+40℃；

3.直流電源輸出：3.3V、+5V、-5V、+12V、-12V；

4.實驗面包板尺寸：170*46mm；

5.實驗接線端子排：66路；

6.模擬接口端子座：37路；

7.數字接口端子座：50路；

8.實驗?zāi)K安裝基座：2個；

9.標準實驗單元：1個；

10.實驗箱尺寸：520x330x140mm；

myDAQ配套實驗對象：

1.實驗?zāi)K：

·壓力傳感器與調理電路模塊；

·電機調速與測速電路模塊；

·溫度傳感器與控溫模塊；

·光強度檢測與控制模塊；

·磁場傳感器與調理電路模塊；

·濕度傳感器與調理電路模塊；

·紅外發射接收與調理電路模塊；

·熱釋電傳感器與調理電路模塊；

·開關量信號控制和檢測電路模塊；

·可燃?xì)怏w傳感器與調理電路模塊；

·交通燈控制電路模塊；

·音頻傳感器與調理電路模塊；

·熱電偶傳感器與調理電路模塊；

·加速度傳感器與調理電路模塊；

·超聲波發射接收與調理電路模塊；

·PH值酸堿度測量電路模塊；

·懸臂梁電阻應變片與調理電路模塊；

·步進電機控制與位置檢測電路模塊；

·光電池照度檢測與控制模塊；

2.實驗內容：

·函數信號源實驗；

·數字存儲示波器實驗；

·頻譜分析儀實驗；

·任意波形發生器實驗；

·溫度測量與溫度控制PID實驗

·光強檢測與控制實驗；

·濕度計檢測實驗；

·紅外數據傳輸實驗；

·電子秤測重實驗；

·電機調速與測速開環實驗；

·電機調速與測速閉環PID實驗；

·熱釋電人體感應實驗；

·磁場場強檢測實驗；

·開關量信號控制和檢測實驗；

·跑馬燈與搶答器控制實驗；

·自動控制窗簾系統實驗；

·遙控電風扇系統實驗；

·可燃?xì)怏w檢測實驗；

·交通燈系統控制實驗；

·音頻分析測量實驗；

·熱電偶溫度檢測實驗；

·加速度測量實驗；

·振動測量實驗；

·超聲波測距實驗；

·PH值測量實驗；

·懸臂梁應力分析實驗；

·步進電機控制與位置檢測實驗；

·光電池照度計實驗；
