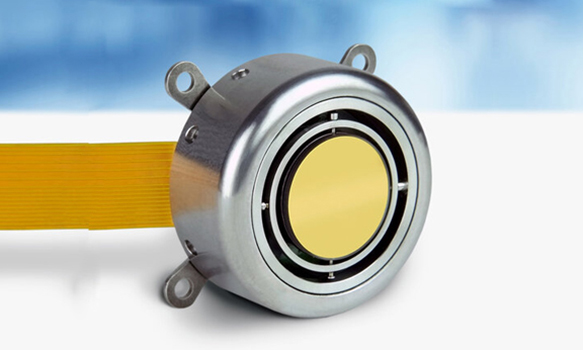

電動變焦聚焦鏡的原理是基于光反饋通過電流改變聚焦鏡形狀(曲率),從而改變其焦距。而這一過程能在數微秒內完成。其獨特的機理可以使系統省去一系列復雜的機械結構,變得更加迅捷和緊湊。變焦聚焦鏡,無論是機械或電動,其優越性相對于傳統鏡頭都令人鼓舞。作為電動變焦聚焦鏡的行業翹楚,我們可以根據您的要求定制,包括尺寸,可調焦距范圍和速度。請告訴我們您的要求,我們樂于為您提供全面的解決方案。

  • 設計緊湊

  • 機構簡潔

  • 反應快速

  • 耗能少

  • 制造公差低

我們的電動變焦聚焦鏡由電流控制,控制電流可選范圍寬,從實驗室常規電源到音圈馬達驅動的IC均可。我們提供分辨率達0.1mA的高精度USB驅動器,此驅動器包含集成I2C數顯溫度傳感器。

下表總結了我們最受歡迎的可調聚焦鏡的主要技術參數:

產品型號STOT-EL-3-10STOT-EL-10-30 系列STOT-EL-10-30-C系列
外形圖電動可調焦液態鏡頭電動可調焦液態鏡頭電動可調焦液態鏡頭
產品描述快速電動變焦聚焦鏡快速電動變焦聚焦鏡快速電動變焦聚焦鏡
尺寸 (直徑x高度)10x4.0mm30x9.7mm30x20.7mm
通光孔徑3mm10mm10mm
鏡頭類型平凸到平凹平凸平凸
(可選補償鏡頭)
焦距范圍+50-+120mm+20-+140mm-600-+170mm
折射率1.3001.300或1.5591.300
產品型號STOT-EL-10-42-OFSTOT-EL-16-40-TC系列STOT-ML-20-35系列
外形圖

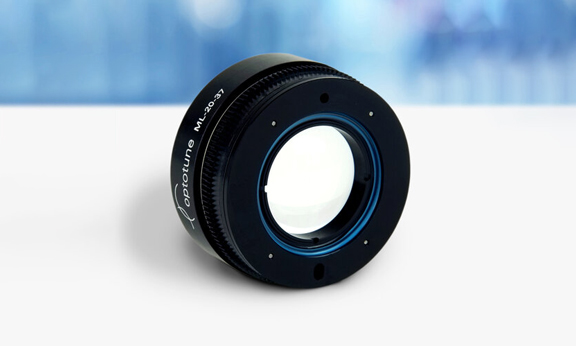

產品描述快速電動變焦聚焦鏡快速電動變焦聚焦鏡手動可調鏡頭
尺寸 (直徑x高度)42x36mm40x11.9mm35x8mm
通光孔徑10mm16mm20mm
鏡頭類型平凸+平凹補償鏡頭平凸到平凹平凸到平凹
焦距范圍-500-+500mm-500-+333mm-40-+40mm
折射率1.3001.3001.300或1.559

應用案例1:***激光掃描振鏡

電動變焦聚焦鏡的一個典型應用是***激光掃描加工/打標。2D普通振鏡是激光器輸出的光束先通過控制兩片高速振鏡的偏轉角, 改變激光的傳播方向,然后通過場鏡聚焦到掃描平面上, 在工件表面作標記。這種方式控制起來比較容易,但是掃描面積受到場鏡的限制,而且掃描平面內的每個光點的大小不一樣。中間的較小,周圍較大,而且容易產生枕型和腰鼓型失真。

***振鏡分前聚焦pre-scan和后聚焦post-scan兩種,前后是相對于聚焦和掃描的順序而言。聚焦在前為前聚焦(先聚焦后掃描),聚焦在后為后聚焦(先掃描后聚焦)。

以前聚焦***振鏡為例,其光斑先通過聚焦鏡聚焦,然后在光束聚焦的過程中進行掃描。電動變焦聚焦鏡是激光處理系統實現快速Z軸調焦控制的最佳之選。電動變焦聚焦鏡跟據工件平面到聚焦鏡的距離改變聚焦鏡的焦距,從而使聚焦后的光點全部聚到工件所在的平面內,達到***聚焦的效果。前聚焦***振鏡可以將焦距拉長,從而增大了掃描面積,是目前大幅面高速掃描的最佳方案。還有一些內雕機也是采用這種動態聚焦的方式,速度比傳統的方式快的多,大約可以達到1000點/秒,并可以保證掃描平面內的每一個光點的光斑大小一致。

STOT-EL-10-42-OF電動變焦聚焦鏡適合與納秒或皮秒脈沖激光器搭配使用。具有如下特點:

  • 挺好加工高度差可達270mm

  • 體積小,集成簡便(直接放在掃描頭和激光器之間)

  • 45度斜面加工速度可達到6000mm/s

  • 易控制(模擬驅動板輸入0-5V、數字板采用通用XY2-100協議)

下圖左邊顯示如何通過調節STOT-EL-10-42-OF鏡頭以改變聚焦光斑的Z軸位置,右邊顯示的是控制信號與Z軸位置的關系。

下圖是一個沒有F-Theta場鏡的打標系統示意圖。左邊為設計的光學元件。STOT-EL-10-42-OF鏡頭調節光束的發散角。f=-50mm的鏡片將光束發散大約2倍,f=75mm的鏡片校準光束(這兩個鏡片組成準直擴束鏡),f=300mm的鏡片將光束聚焦于工作平面
