GPZ(2009)盆式橡膠支座工作原理及結構

GPZ(2009)盆式橡膠支座工作原理及結構

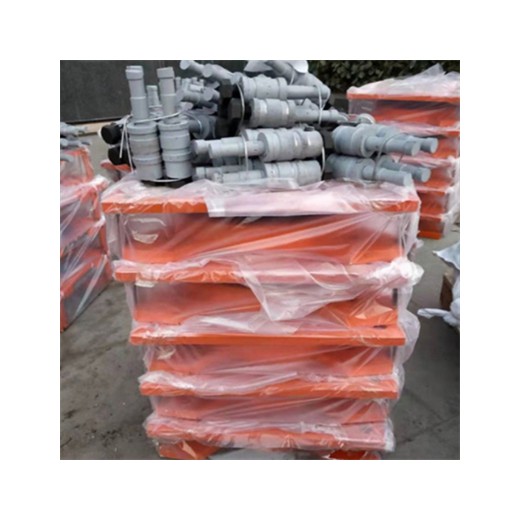

gpz（2009）盆式支座與同類的盆式支座或板式橡膠支座相比，具有重量輕，結構緊湊，承載能力大、水平位移量大、轉動靈活等一些特點，加工制造方便，節省鋼材，造價等優點，是適宜于大垮橋梁使用的支座。支座固定，單向和雙向三種類型。

gpz（2009）盆式支座規格

a、雙向支座sx：具有豎向承載、豎向轉動和雙向滑移性能。

b、單向支座dx：具有豎向承載、豎向轉動和單一方向滑移性能。

c、固定支座gd：具有豎向承載和豎向轉動性能。

gpz（2009）盆式支座適用溫度

1.常溫型：適用于-25℃～60℃。

2.耐寒型：適用于-40℃～60℃。

gpz（2009）盆式支座

1、豎向承載力：支座豎向承載力分為33級，0.4mn～60mn。

2、水平承載力：固定和單向支座非滑移方向的水平承載力不小于支座承載力的10%。

3、轉角：支座豎向轉動角度不小于0.02rad.

4、位移：雙向活動支座和單向活動支座
