廠家直銷臺灣Bright主軸聯軸器SC-D65-90L

SC-D65-90L

d10-38

S C-D80-114L

d12-45

S C-D95-126L

d14-55

S C-D105-140L

d15-62

孔徑可根據客戶的要求選擇

安裝容易

一次精加工完成，元件及配對精度高

良好的扭力傳動特性

使用高速回轉應用場合

提供合金鋼及鋁合金等選擇

聯軸器彈性體依檢測之工程數據搭配聯軸器的物理特性，接由***-CAD系統及有限元素分析，測試在，

不同操作條件下產品性能如傳動扭力,極限轉速及聯軸器本身的自然頻率等以避免對工件之加工表

面造成不良影響

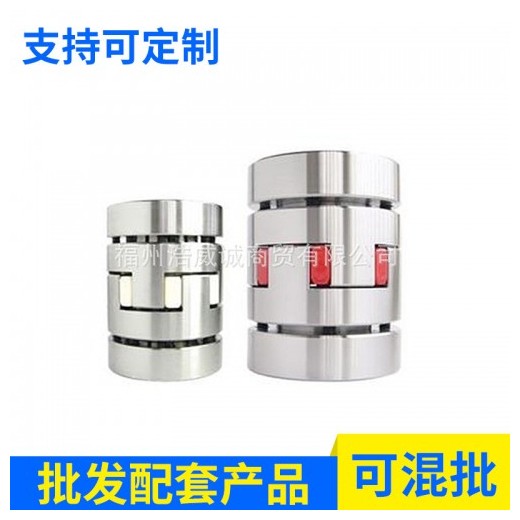

臺灣精勤Bright梅花聯軸器

孔徑可根據客戶的要求選擇安裝容易-次精加工完成，元件及時精度高良好的扭力傳動特性無背隙(彈性體預壓)適合三軸進給應用使用高速回轉應用場合提供合金鋼

及鋁合金等選擇全鋁合金轉動慣性小

SC系列

SC D65-90L 10-38孔徑

SC D80-114L 12-45孔徑

SC D95-126L 14-55孔徑

SC D105-140L 15-62孔徑

FC系列

FC D55-78L 8-28孔徑

FC D65-90L 10-38孔徑

FC D80-114L 12-45孔徑

臺灣Bright (臺灣各大品牌主軸的專用品牌)

主軸專用聯軸器

轉速: 24000rpm

傳輸扭力上限: 200Nm

操作溫度: -20~+90C

緊迫螺絲扭力: 85kgf-cm

聯軸器由三個部件軸向安裝所組成，在有預壓力的情形下提供無背隙的傳動。配合彈性部件的選用，可提供適合的剛性及良好的減振效果，進而得到需求的動態特性。本

聯軸器在安裝及調整非常方便，可以增加生產效率。彈性部件配合預壓的安裝，讓彈性部件在未作動時，部件表面即承受一定的壓力， 進而得到較佳的剛性。彈性部件內

側的結構板，在高轉速下提供額外的徑向剛性，讓彈性部件避免在高轉速產生較大的變形。剛性部件與彈性部件在結合的地方均有倒角，且在彈性部件上有-突出"，避

免安裝時兩個剛性部件的直接接觸。
