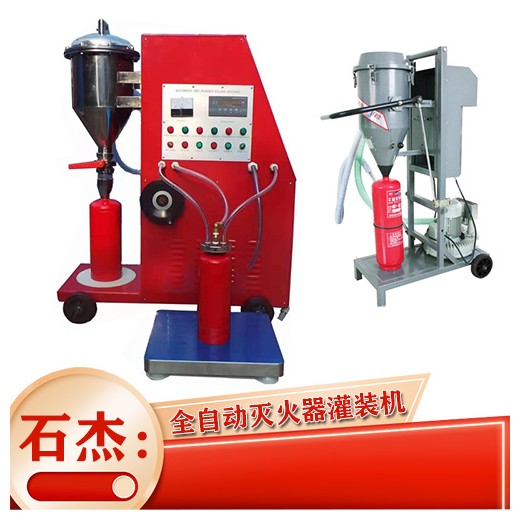

滅火器防掉粉灌裝機

 滅火器防掉粉灌裝機構、滅火器防掉粉真空灌裝機構

本實用新型公開了一種滅火器防掉粉灌裝機構、滅火器防掉粉真空灌裝機構及抽真空組件，屬于滅火器灌裝技術**域，包括灌粉組件、抽真空組件、


滅火器防掉粉灌裝機構、滅火器防掉粉真空灌裝機構

本實用新型公開了一種滅火器防掉粉灌裝機構、滅火器防掉粉真空灌裝機構及抽真空組件，屬于滅火器灌裝技術**域，包括灌粉組件、抽真空組件、氣組件，所述灌粉組件包括進料管、下料管道，進料管包括水平進料管、豎直進料管、進氣孔；本實用新型中的抽真空組件將罐體以及相應的管道都進行抽真空，通過彈性墊對密封塞與瓶口連接時進行緩沖和減震，對密封塞和罐體進行保護，通過氣組件控制進氣孔的封堵與放開，當進氣孔放開時，由于進氣孔設置在水平進料管和豎直進料管連接處外，氣體通過進氣孔進入進料管，能夠?qū)烧哌B接處產生的積粉吹到豎直進料管內，又由于下料管道的內徑與豎直進料管的內徑相同，豎直進料管和下料管道之間不存在積粉。

 .一種滅火器防掉粉灌裝機構，其特征在于：包括灌粉機構，所述灌粉機構包括進料管，所述進料管包括水平進料管、豎直進料管，所述水平進料管與豎直進料管相通，水平進料管上設有進氣孔，進氣孔離水平進料管與豎直進料管連接處。
 .根據權利要求所述的滅火器防掉粉灌裝機構，其特征在于：所述灌粉機構還包括下料管道，所述下料管道與進料管連通。
 .根據權利要求所述的滅火器防掉粉灌裝機構，其特征在于：所述下料管道的內徑與豎直進料管的內徑相同。
 .根據權利要求所述的滅火器防掉粉灌裝機構，其特征在于：所述下料管道與進料管連通處設有安裝基板，所述安裝基板設有下料位孔，下料管道的進料端于下料位孔內并與豎直進料管的出料端相通，且下料管道的外壁與下料位孔緊配合。

 .一種滅火器防掉粉真空灌裝機構，其特征在于：包括如權利要求或所述的灌粉機構和抽真空組件。
 .根據權利要求所述的滅火器防掉粉真空灌裝機構，其特征在于：還包括氣組件，所述氣組件包括氣氣缸，所述氣氣缸通過支架安裝在進料管上方，且氣氣缸的氣閥門與進氣孔對應。
 .根據權利要求所述的滅火器防掉粉真空灌裝機構，其特征在于：所述抽真空組件包括安裝基板、密封塞，所述安裝基板設有下料位孔，密封塞設有灌粉孔，灌粉孔和下料位孔相通；所述密封塞側端設有抽真空孔，所述抽真空孔與灌粉孔相通；所述進料管安裝在安裝基板上端，下料管道的進料端位于下料位孔內并與豎直進料管的出料端相通，且下料管道的外壁與下料位孔緊配合；下料管道的出料端向下穿過下料位孔和灌粉孔后露出，且所述灌粉孔的內徑大于下料管道的外徑，所述灌粉孔與下料管道外壁之間的空間構成抽真空腔，抽真空腔和抽真空孔構成抽真空通道。
 .根據權利要求所述的滅火器防掉粉真空灌裝機構，其特征在于：所述密封塞下端固定安裝有彈性墊，所述彈性墊設有位孔，所述位孔的內徑與灌粉孔）的內徑相同；和/或在安裝基板和密封塞之間設有密封墊。

滅火器防掉粉灌裝機構、滅火器防掉粉真空灌裝機構
技術**域
本實用新型屬于滅火器灌裝技術**域，具體涉及了一種滅火器防掉粉灌裝機構、滅火器防掉粉真空灌裝機構。
背景技術
滅火器通常在負壓抽真空條件下進行干粉灌裝，現有灌裝使用的灌裝頭，進粉管道連通的過粉通道和下料管道連通處，由于過粉管道自身有臺階存在，灌裝后容易積粉，而且進粉管道與過粉管道的是拐角°連通，進氣后拐角處以及瓶口與抽真空閥板之間的空隙中會有粉存在，瓶體取下后會出現落粉的情況。

實用新型內容
本實用新型所要解決的技術問題為干粉灌裝時過粉管道容易積粉，產生落粉，從而提供一種滅火器防掉粉灌裝機構、滅火器防掉粉真空灌裝機構。
為解決上述技術問題，本實用新型所采用的技術方案為：
一種滅火器防掉粉灌裝機構，包括灌裝機構，所述灌裝機構包括進料管，所述進料管包括水平進料管、豎直進料管，所述水平進料管與豎直進料管相通，水平進料管上設有進氣孔，進氣孔離水平進料管與豎直進料管連接處，通過水平進料管和豎直進料管使粉料進行灌裝，通過進氣孔使水平進料管和豎直進料管連接處的積粉被吹入豎直進料管中，防止積粉。
作為本實用新型的一種**選方案，所述灌裝機構還包括下料管道，所述下料管道與進料管連通，通過下料管道將進料管中的粉料導入罐體內，下料管道可以與豎直管道一體式結構也可以是拼接式結構。

作為本實用新型的一種**選方案，所述下料管道的內徑與豎直進料管的內徑相同，防止產生積粉，對于拼接式的下料管道和豎直進料管，內徑相同的結構可以避免對接處產生積粉。
作為本實用新型的一種**選方案，所述下料管道與進料管連通處設有安裝基板，所述安裝基板設有下料位孔，下料管道的進料端位于下料位孔內并與豎直進料管的出料端相通，且下料管道的外壁與下料位孔緊配合，使下料管道外壁與下料位孔內壁之
間沒有間隙，在實際使用時，既可以對抽真空通道進行封閉，防止漏氣，還可以防止抽真空時粉進入到下料管道和下料位孔之間。
