躍啟三相電流表_物聯網電流儀器儀表小知識

一.三相電流表用途

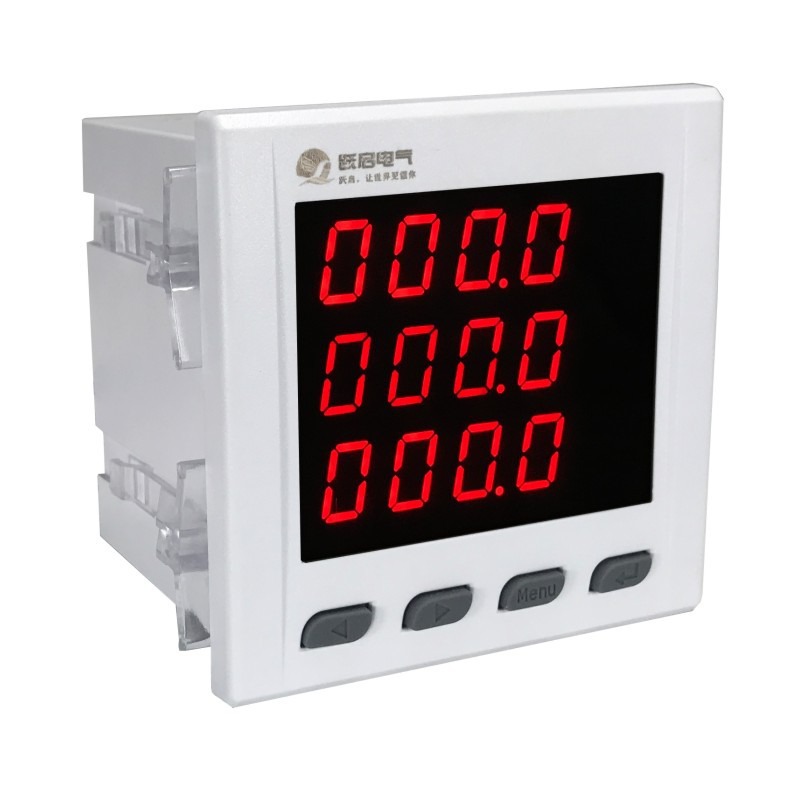

三相電流表是一種用于電力質量監測的理想設備，該儀表具有對電網中電壓進行同時測量的功能。

二.三相電流表技術參數

精度等級

U、I為0.5級，有功電能為1級，無功電能為2級

顯  示

LED或LCD顯示

網  絡

三相三線、三相四線

電壓額定值

AC 100V，AC 400V

電壓過負荷

持續：1.2倍 瞬時：電壓 2倍（10秒）

電壓功耗

<1VA（每相）

電壓阻抗

>300kΩ

電流額定值

AC 1A、5A

電流過負荷

持續：1.2倍 瞬時：電流 10倍（5秒）

電流功耗

<0.4VA（每相）

電流阻抗

<20mΩ

頻  率

50/60Hz±10%

電  能

有功、無功電能計量

電源范圍

AC、DC 80~270V

電源功耗

≤5VA

數字量輸出

RS485接口，MODBUS-RTU協議

脈沖輸出

2路電能脈沖輸出，光耦繼電器

工作條件

環境溫度:-10～50℃，相對濕度≤93%，無腐蝕氣體場所，海拔高度≤2500m

隔離耐壓

輸入和電源>2kV,輸入和輸出>2kV,電源和輸出>2kV

絕緣電阻

≥100MΩ

三.電力儀表常見問題解答

1.關于多功能電力儀表U、I、P等測量不準確

首先要確保正確的電壓和電流信號已經連接到多功能電力儀表上，可以使用萬用表來測量電壓信號，必要時候使用鉗形表來測量電流信號。其次要確保信號線的連接是正確的比如電流信號的進線端以及各相的相序是否出錯。多功能電力儀表可以觀察功率界面顯示，只有在反向送點情況下有功功率為負，一般使用情況下有功功率符號為正，如果有功功率符號為負，有可能電流進線接錯，當然相序接錯也會導致功率顯示異常。另外需要注意的是多功能電力儀表顯示的電量為一次電網值，如果表內設置的電壓電流互感器的倍率與實際使互感器不致，也會導致多功能電力儀表電量顯示不準確。

2.關于多功能電力儀表電能走字不準確，電能數據不保存

多功能電力儀表的電能累加是基于對功率的測量，先觀察多功能電力儀表的功率值與實際負荷是否相符。多功能電力儀表支持雙向電能計量，在接線錯誤的情況下，總有功功率為負的情況下，電能會累加到反向有功電能，正向有功電能不累加。在現場使用最多出的問題是電流互感器進線和出線接反。電能數據不保存時，請查看多功能電力儀表是否有負載，加上負載后多功能電力儀表則繼續累計。

3.多功能電力儀表不亮

確保適合的輔助電源（AC/DC85~265V）已經加到多功能電力儀表的供電電源端子，超過規定范圍的供電電源電壓可能損壞儀表，并且不能恢復?？梢允褂萌f用表來測量輔助電源的電壓值，如果電源電壓正常，儀表無任何顯示，可以考慮斷電重新上電，若多功能電力儀表還不能正常顯示的話請聯系本公司技術部。

4.關于多功能電力儀表RS485通訊，儀表沒有回送數據

首先確保多功能電力儀表的通訊設置信息如從機地址、波特率、校驗方式等與上位機要求一致。如果現場多塊多功能電力儀表通訊都沒有數據回送，檢測現場通訊總線的連接是否準確可靠，RS485轉換器是否正常。如果只有單塊或者少數多功能電力儀表通訊異常，也要檢查相應的通訊線，可以修改變化異常和正常儀表從機的地址來測試，排除或確認上位機軟件問題，或者通過變化異常和正常儀表的安裝位置來測試，排除或確認多功能電力儀表故障。

四.三相電流表通訊注意事項

三相電流表在通訊的時候需要設好波特率，波特率有4800,9600可選，一般默認9600，這個必須得跟軟件的波特率設置為一致，數據格式有N.8.1（無校驗位，8個數據位，一個停止位），E.8.1（偶校驗，8個數據位，一個停止位），O.8.1（奇校驗，8個數據位，一個停止位），也要和上位機軟件設置一致。同一回路的儀表通訊地址（AddressNo.）不能重復，布線時應使用屏蔽雙絞線，遠離強電電纜或其他強電場環境，以免電磁干擾影響通訊。注意端口A與端口A串聯，端口B和端口B串聯，不能接錯?？梢栽谖挥诳偩€兩端的差分端口A與B之間應跨接120Ω匹配電阻，以減少由于不匹配而引起的干擾。多只儀表串聯的時候，只需要在末端儀表并入匹配電阻即可。注意防止地線流入電流，燒壞485芯片。

五.三相電流表在電力監控系統的應用

三相電流表可應用于電力監控系統，能耗管理系統中。三相電流表有串行口（RS－485），允許連接開放式結構的電腦網絡；應用Modbus－RTU通訊規約。上位機軟件讀取儀表的電壓等，對建筑物能耗，工廠設備能耗進行監測，將三相電流表的數據傳到上位機軟件，再通過上位機軟件的數據分析功能，進行能耗管理，利用多功能電力儀表的開關量輸入功能，采集和顯示本地的開關信息，通過儀表的RS485數字通訊接口實現遠程傳輸功能，即“遙信”功能。利用三相電流表的開關量輸出功能，通過上位機發送通訊命令，到達儀表，來控制開關量的輸出端的閉合與打開（比如通過通訊遠方分合斷路器），也可用于各種場所的報警指示。自身豐富的功能，配合上位機軟件，三相電流表在工廠自動化，建筑物自動化，無人值守變電站，能耗管理系統，變壓器、發電機組、電容器組和電動機的分布式檢測等領域有著豐富的應用。
