便攜式超聲波流量計工作原理TUF

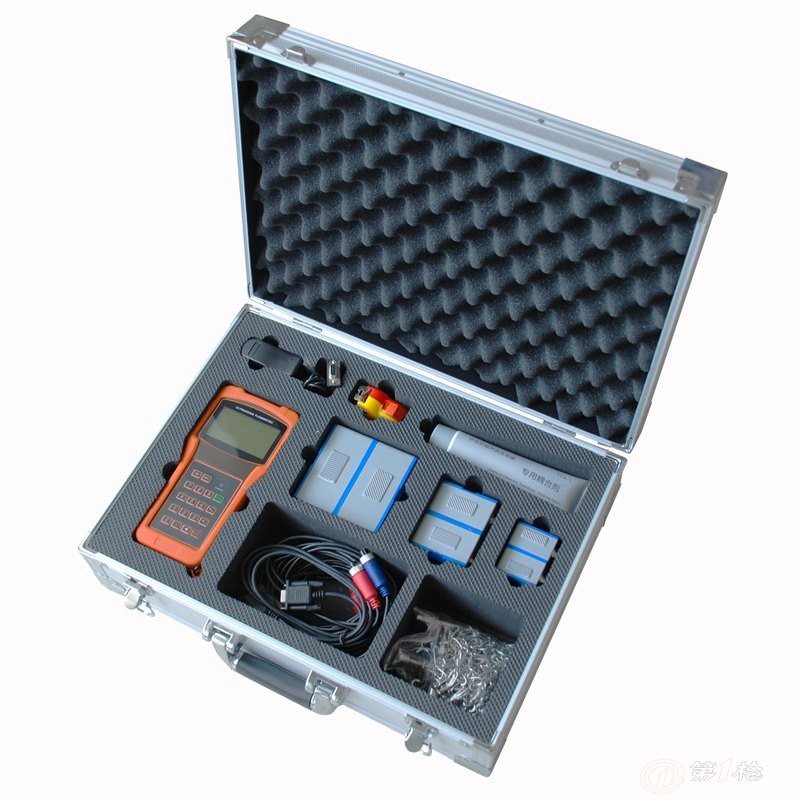

手持式超聲波流量計TUF-2000H

手持式超聲波流量計是為了提高流量測量的方便性而設計的，體積小，重量輕，只需要將傳感器安裝在管道外壁上即可完成對流量的測量。
 廣泛應用于自來水、供暖、水利、冶金、化工、機械等行業，可以用做生產監測、流量對比、臨時檢測、流量巡查，是流量檢測必備的工具儀表。水政監察、水資源管理，節約用水，征收水資源費，工業取水計量、企業內部計量、水業公司、自來水、污水廠、熱電、化工石油、能源、發電、環保用流量計、水表，使水政監察、企業用水有據可依，使執法和工作輕松、規范；能實現遠傳，有利于遠程監控，計量產品理想選擇！

特點：

體積小，重量輕體積僅為200×93×33mm

非接觸式測量　將帶有磁性的超聲波流量計傳感器吸附在管道外壁，即可完成流量測量

支持多語言菜單可定制中、英、意大利、西班牙等多種語言

測量范圍大　選用不同型號的傳感器，可實現口徑DN15~DN6000mm管道流量的測量

大屏幕液晶顯示　可同時顯示累積流量、瞬時流量、流速、工作狀態等

內置數據存儲器內置數據記錄器空間為24K字節，可以存儲2000行的測量數據

技術參數

類別性能、參數

主機

原理

超聲波時差原理，4字節IEEE754浮點運算

精度

流量：優于±1%

顯示

4×8中文或4×16西文點陣式背光液晶顯示器，支持中、英、意三種語言

數據接口

隔離RS232串行接口，可通過PC電腦對流量計進行升級

管道情況

管材

鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里

管內徑

15-6000mm

直管段

傳感器安裝點最好滿足：上游10D，下游5D，距泵出口30D（D是指管徑）

測量介質

種類

水、海水、工業污水、酸堿液、酒精、啤酒、各種油類等能傳導超聲波的單一均勻的液體

溫度

-30～160℃

濁度

10000ppm且氣泡含量小

流速

0～±10m/s

工作環境

主機：-20～60℃，流量傳感器：-30℃～160℃

濕度

主機：85%RH；傳感器防護等級IP67

電源

3節內置1.2V容量為2000mAH的充電Ni-MH電池，每次充滿電可持續工作12小時以上，使用AC90~260V電源適配器，可實現不間斷測量

功耗

1.5W

外殼材料

阻燃ABS

主機重量

390g
