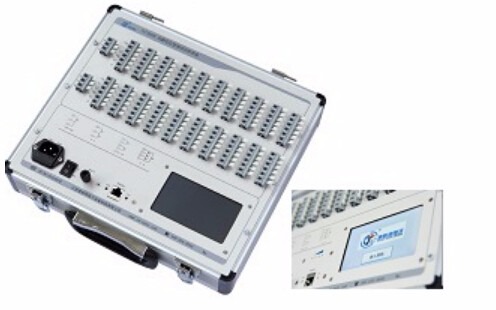

TZT3822EN靜態應變儀

概述：

TZT3822EN是特地為學生實驗設計的靜態信號測試分析系統，百兆網或WiFi通訊接口，高采樣頻率2Hz，內置8G存儲空間，完善的文件管理系統，每臺包括10或20個測量通道兩種不同的配置選擇，每個測量通道都可以測力、位移或應變。測量時，通過儀器內置觸摸屏，實現采樣控制和數據的分析等功能。

TZT3822EW靜態信號測試分析系統，內置鋰電池，工作時間可達8小時以上，百兆網或WiFi通信接口，適合野外供電困難場合，高采樣頻率2Hz，內置8G存儲空間，完善的文件管理系統，每臺包括10或20個測量通道兩種不同的配置選擇，每個測量通道都可以測力、位移或應變。測量時，通過儀器內置觸摸屏，實現采樣控制和數據的分析等功能。

1、應用范圍

1.1 可完成全橋、半橋、1／4橋（120Ω三線制）和1/4橋（兩線制公共補償）狀態的應力應變的測試和分析；

1.2 配合各種橋式傳感器，實現力、荷重、位移等物理量的測量；

1.3 內置鋰電池，連續工作時間可達8小時以上(TST2822EW，專為野外供電困難的場合，訂購時確認)

2、特點

2.1 實現多通道并行高速長時間連續采樣；

2.2 高度集成：模塊化設計的硬件，每個模塊10通道機箱形式；

2.3 每臺計算機可控制多臺采集儀進行采樣，滿足多通道、高精度的測量需求；

2.4 運行于Win2000/XP/7/8操作系統，用戶界面友好、操作簡便靈活；

2.5計算機通過WiFi或者百兆網與儀器通訊，對采集器進行參數設置（量程、傳感器靈敏度等）、清零、采樣、停止等操作，并實時傳送采樣數據。

1、技術指標

1.1 測量點數：10測點或20測點（可測力或應變）；

1.2 采樣速率（連續采樣）：2Hz/通道；

1.3 模數轉換器：24位Σ-ΔA/D轉換器；

1.4支持橋路連接方式：全橋、半橋、1／4橋（120Ω三線制）和1/4橋（兩線制公共補償）；

1.5適用應變片電阻值：

⑴1/4橋（三線制自補償）電阻范圍：120Ω或350Ω（訂貨時確定一種）；

⑵1/4橋（兩線制公共補償）、半橋、全橋電阻范圍：60Ω～20000Ω任意設定；

1.6 應變片靈敏度系數：1.0～3.0自動修正；

1.7 供橋電壓：

⑴輸出電壓范圍（DC）：2V；

⑵精度：不大于0.1％；

⑶穩定度：不大于0.05％/小時；

⑷大輸出電流：30mA/CH；

1.8 測量應變范圍：±20000με；

1.9 高分辨率：0.5με；

1.10 系統示值誤差：不大于0.5％±3με；

1.11 零漂：不大于2με/4h；

1.12 長導線電阻修正范圍：0.0～100Ω；

1.13 自動平衡范圍：±15000με(應變計阻值的±1.5%)；

1.14 可配置pad，所有參數設置、平衡、采樣和存儲均可在pad上完成，同時顯示所有測點數據；

1.15 數據可存儲至pad中，也可與電腦相連，將數據存儲至控制電腦內；

1.16 通訊方式：WIFI通訊，通過無線AP與計算機或pad可靠連接；

1.17 電源：交流供電（交流220V±10％ 50Hz±2％）；

1.18 外形尺寸：346mm×221mm×110mm(10測點)，346mm×283mm×110mm(
20測點)(長×寬×高)便攜機箱。

2、使用環境

使用環境適用于GB6587-2012-Ⅱ組條件。

2.1 溫度：

(1)貯存條件：-40℃～60℃；

(2)極限條件：-10℃～50℃；

(3)工作范圍：0℃～40℃；

2.2 濕度：

(1)工作范圍：40℃（20～90）%RH；

(2)貯存條件：50℃ 90%RH24h；

2.3 振動（非工作狀態）：

(1)頻率循環范圍：5 Hz～55 Hz～5Hz；

(2)驅動振幅（峰值）：0.19mm；

(3)掃頻速率：小于或等于1倍頻程/min；

(4)在共振點上保持時間：10min；

(5)振動方向：x、y、z。
