產品概述：

TY-8020系列抽取式分析系統，TY-6060原位式激光分析儀主要應用于高爐噴煤分析、熱風爐煙氣分析、高爐煤氣分析、轉爐煙氣分析、轉爐煤氣回收分析、煤氣柜安全分析、精煉爐爐氣分析、干熄焦循環氣分析、電捕焦安全分析、焦爐煤氣分析、加熱爐優化燃燒、煤氣熱值分析、排放煙氣連續監測分析、高爐富氧系統分析。

TY-6060原位式激光分析儀基于半導體激光吸收光譜（DLAS）技術的激光氣體分析系統，能夠在各種環境（尤其是高溫、高壓、高粉塵、強腐蝕等惡劣環境下）進行氣體濃度等參量的在線測量，并具有準確性高、響應速度快、可靠性高、運行費用低等特點，分析帶來極大的方便。

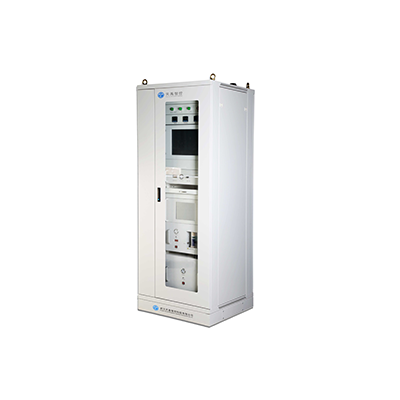

TY-8020系列抽取式分析系統通常采用儀表柜式或分析小屋，由取樣探頭、樣品預處理及分析儀器等組成；可在復雜工況下在線分析高爐噴煤制粉布袋出口包括CO、O2（注：單個分析儀可分析1-6個組分）等多個參數，針對我國高爐噴煤制粉布袋出口現場惡劣的工況條件，天禹智控自主研發紅外氣體傳感器、順磁氣體傳感器或電化學氣體傳感器、熱導氣體傳感器，利用多年成熟的分析控制技術和預處理取樣技術，創造性的設計提供方案。特別是采用自主技術創新的取樣探頭，維護量小，更加適合高爐噴煤制粉布袋出口現場工況條件。

通過對不同工藝煤氣的檢測，可以實現節能及安全管理；通過對有色金屬冶煉爐氣分析可以對工藝優化及廢氣回收提供評價。

技術規格：

氣體組分：O2、CO

氣體量程：可根據現場需求定制

產品類型：正壓防爆系統、非防爆系統

防爆類型：正壓防爆

公輔條件：
電源：220V±10％、50HZ±1HZ、容量：3KVA
反吹氣源：N2壓力0.4～0.8Mpa氮氣、凈化儀表空氣
信號線：BV 16×0.15或RV 1×1.75塑膠線（參考）
電源線：工作電源AVV 3×24/0.2；電纜＞3KVA（參考）
反吹氮氣管：1/2″鍍鋅鋼管或鋁塑管
排水管、排空管：1/2″鍍鋅鋼管或鋁塑（少許）

工藝環環境條件:
氣體含塵量：＜200mg/m3
樣氣溫度：＜200℃
取樣點壓力：-10KPa—0.1MPa
樣氣濕度：飽和水汽
產品安裝：氣體分析系統儀表房內安裝
保護地線：接地電阻＜4Ω
環境溫度：＋5～45℃

抽取式分析系統產品特點：

自主創新設計預處理系統，避免采樣吸附、堵塞等問題，取樣探頭免維護

氣體分析儀自主研發生產，精度高，可靠性強，售后維護方便

抽取式采樣，避免現場工況對測量影響

系統響應時間快＜10S，系統過濾精度≤0.1μm

產品性價比高，1套系統可實現多組份同時在線檢測。

系統可靠性高，平均故障間隔時間＞3年，取樣探頭免維護，壽命≥5年，系統維護周期＞2年

可根據現場工況進行在線分析系統定制

聯鎖控制，本系統自動取樣、自動吹掃、自動排水、自動分析輸出（信號輸出4-20MA），可通過總控室參與聯鎖控制。

原位式激光分析儀產品特點：

采用原位測量，無需預處理系統，避免預處理采樣吸附、堵塞和器件損壞等問題

采用一體化結構方式，無運動部件，可靠性和穩定性好

采用“單線光譜”技術，測量不受背景氣體交叉干擾

光路實現非耦合方向調節，現場光路調節簡單

產品用途：

優化控制，安全監測提供數據

產品應用：

高爐噴煤制粉布袋出口
