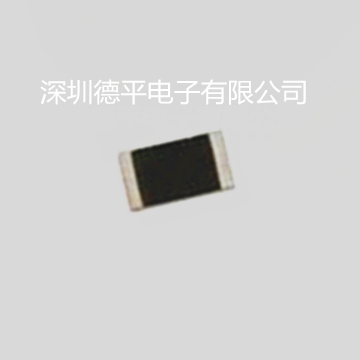

供應5W大功率DC-4GHZ高頻貼片電阻

德平電子供應5W大功率DC-4GHZ高頻貼片電阻





一、產品用途及特點


1.1產品用途：產品主要運用于微波集成電路模塊，如放大，耦合、衰減、濾波等模塊電路。

1.2產品特點：產品具有體積小、功率大、頻率特性好、性能穩定、精度高、安裝工藝簡單等優點。







二、產品參數（供參考）


2.1型   號：RFG005S500A1J

2.2功   率：5W

2.3阻   值：50Ω（可定制）

2.4阻值精度：±5%(±1%、±2%可定制)

2.5頻   率：DC-4GHZ

2.6駐 波 比：1:1.2

2.7尺寸規格：5*3*2.5

2.8溫度系數：≤±150PPM/℃

2.9工作溫度:-55℃－+125℃

注）：產品參數可定制，詳情請與我們聯系?。?br />

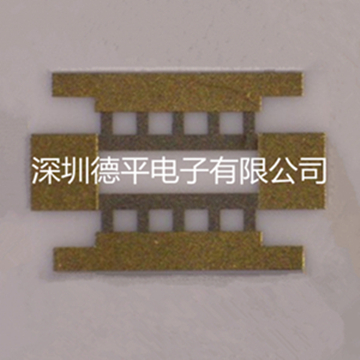

三、產品結構（僅正面金屬化）


3.1金屬化結構：TaN/TiW/Au

1）TaN：符合方阻要求
2）TiW：300﹣500A
3）Au：2.5uM min

3.2基片材質：99.6%氧化鋁基片，厚度0.254mm






五、特性參數

4.1外觀：金屬表面光潔，無外來雜質污染，瓷體表面無裂痕。金屬毛刺小于20um。

4.2鍵合性能：至少承受6gf拉力（25um直徑金絲）。

4.3膜層可焊性：支持金錫焊接，5秒浸潤。

4.4膜層耐高溫：400℃5分鐘、180℃2小時不變色，不氣泡。

4.5額定功率：5W







六、產品安裝提示

5.1產品安裝時要求保證產品底面與焊盤（外殼）之間接觸良好，接地良好；

5.2焊接時，使用電烙鐵功率不超過40w；

5.3空氣潮濕時，會形成自我鈍化保護膜：

5.4在散熱片上涂一層厚度為0.25mm的極薄的導熱硅脂；

5.5直流或交流有效值按額定功率施加。
