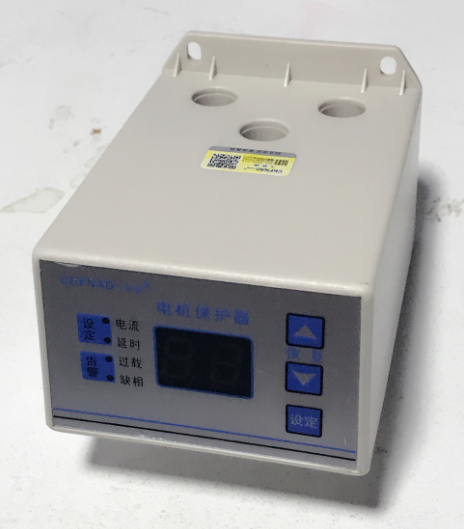

電機寶飛納得過載保護器JLW-180廠家優惠
一、 電機寶飛納得過載保護器JLW-180產品概述
本產品是傳統熱繼電器的升級換代產品,采用數字處理技術,高亮度LED顯示,通過內置的電流互感器檢測電動機的三相負載電流,可以顯示三相電流并根據電流判斷是否存在過載、缺相等故障。當電動機發生故障時,內部繼電器常閉觸點斷開,切斷電動機電源。
二、 電機寶飛納得過載保護器JLW-180主要技術指標
指 標 |
規 格 |
整定電流范圍 |
5~80A |
電流測量精度 |
±1% |
電源電壓 |
默認AC 220V(以產品標簽為準) |
觸點容量 |
3A/440VAC(純阻性負載) |
三、 電機寶飛納得過載保護器JLW-180操作指南
l 整定電流與動作時間設定
長按“Sel”鍵2秒, “電流”燈亮,用“5”或“6”鍵改變設定值(按住“5”或“6”鍵不放可連發),設置好后按“Sel”鍵,可以繼續設定動作時間,設定好后按“Sel”鍵保存并退出,或者等10秒后保護器會自動保存并退出
l 告警(保護)狀態恢復
發生故障告警時,LED小燈會顯示故障原因是過載還是缺相,此時繼電器斷開,并且鎖定在斷開狀態。這時只要按“5”或“6”鍵即可從保護鎖定狀態恢復,也可給保護器重新上電來恢復。
四、 基本工作原理
l 電流檢測
保護器通過內置的電流互感器來檢測三相負載電流,所以被保護電動機的三根相線必須分別穿過電流互感器的三個小孔。
l 過載保護
當負載電流超過整定電流,并且持續時間達到設定的過載動作時間時(默認10秒),繼電器斷開,切斷電動機電源。
l 缺相保護
缺相持續超過2秒,繼電器斷開,切斷電動機電源。
內部參數代碼如下表所示:
類別 |
代碼 |
參數名稱 |
設定范圍 |
出廠 設定 |
單位 |
備注 |
過載保護類 |
F1 |
額定電流 (整定電流) |
5.0 – 80 |
16 |
A |
這個參數可以直接長按Sel設定 |
F2 |
過載動作時間 |
1 – 99.0 |
10.0 |
秒 |
|
