電機寶斷相缺相電機保護器JFY_713使用更安全

電機寶斷相缺相電機保護器JFY-713使用更安全

本產品是一款智能型電動機綜合保護器，采用數字處理技術，液晶顯示，通過內置的電流互感器檢測電動機的三相負載電流，可以顯示三相電流并根據電流判斷是否存在過載、缺相、等故障。當發生上述故障時，內部繼電器觸點斷開，切斷電動機電源。
二．電機寶斷相缺相電機保護器JFY-713主要功能
1、電流顯示：可顯示三相平均電流和A、B、C三相電流。
2、過載保護：當發生過載時，切斷電動機電源，有定時限和反時限兩種動作方式，定時限時間可調,提供五條反時限曲線。
3、缺相保護：當檢測到缺相時，切斷電動機電源，動作時間可調。
三．電機寶斷相缺相電機保護器JFY-713技術指標
指 標 型 號 單位 說 明
JFY-713
額定電流設定范圍 0.5～10 A
電流量程 15 A
電流測量精度 ±1% -
定時限保護動作時間 0.1～20 秒
反時限曲線 無 -
電源電壓 AC 170V～450V V
觸點容量 3A/440VAC - 純阻性負載
使用環境 溫度-10℃～50℃，濕度≤85%，無凝露 -
四．電機寶斷相缺相電機保護器JFY-713操作指南
一、怎樣查看A、B、C三相電流？
    正常工作時顯示的是三相平均電流，按“Sel”鍵可以切換顯示A、B、C三相電流。發生過載、缺相、三相不平衡等故障時顯示電流閃爍，表示這是鎖定在發生故障那一刻的電流（這時電動機已斷電，實際電流為0）。
二、怎樣設置電動機額定電流值？
    長按“Sel”鍵2秒，液晶顯示“電流設定”，用“”或“”鍵改變設定值（按住“”或“”鍵不放可連發），設置好后按“Sel”鍵退出設置狀態。
三、怎樣從告警（保護）狀態恢復？
    當發生過載、缺相等告警時，會在顯示屏上閃爍顯示“過載”、“缺相”等字樣，繼電器斷開，并且鎖定在斷開狀態。這時只要按“”或“”鍵即可從保護鎖定狀態恢復。
四、怎樣設置參數？
在顯示電流的狀態下，長按“”鍵5秒，進入?yún)?shù)設置狀態，這時顯示器上顯示“Fxx”，其中xx是兩位數字，表示參數代碼。用“”或“”鍵可選擇參數代碼，按“Sel”鍵則顯示該參數代碼對應的參數值，這時再用“”或“”鍵即可對參數值進行設置，設置完成后再按“Sel”鍵，回到顯示參數代碼狀態。內部


參數代碼如下表所示：
類別 代碼 參數名稱 設定范圍 出廠  設定 單位 備注
過載保護類 F11 電動機額定電流 JFY-713 0.5-10 5 A 這個參數可以直接長按Sel鍵設定。
F13 過載動作時間 0.1 – 60.0 3.0 秒
F23 缺相動作時間 0.1 – 20.0
OFF 2.0 秒
附加功能類 F61 上電延時 0 – 999 0 秒 通電若干秒后再吸合繼電器，相當于一個時間繼電器功能
End 退出設置狀態 -

■  基本工作原理
電流檢測

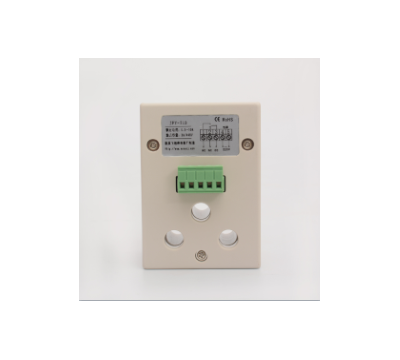

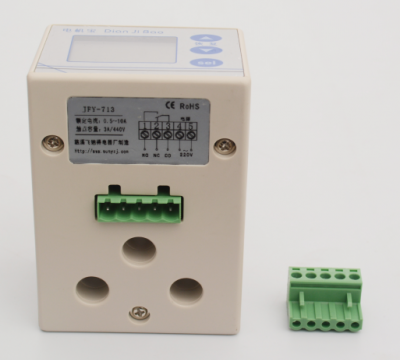

通過內置的電流互感器檢測負載電流，所以被保護電機的三根相線必須分別穿過電流互感器的三個小孔。
過載保護
過載保護可分為定時限保護和反時限保護兩種模式，JFY-701. JFY-713只有定時限模式，JFY-702、704、706、708可通過設置參數F12選擇定時限或反時限模式。
定時限模式
當負載電流超過額定電流（參數F11），并且持續時間達到設定的過載動作時間時（參數F13），繼電器斷開，切斷電動機電源。即過載動作時間是固定的。
反時限模式
    過載動作時間和過載電流的大小有關，負載電流超過額定電流越多，則動作時間越短?？筛鶕?jù)不同電機的特性選擇不同的反時限曲線，JFY-702、704、706、708均提供5 條反時限曲線，見下表：
過載倍數 反時限曲線(F12)
1 2 3 4 5 0
1.1 930.2 1860.5 2790.7 3720.9 4651.2 F13
(定時限)

1.2 296.3 592.6 888.9 1185.2 1481.5
1.5 87.1 174.3 261.4 348.6 435.7
2 34.5 69.0 103.5 138.1 172.6
3 12.7 25.3 38.0 50.6 63.3
4 6.7 13.4 20.1 26.9 33.6
5 4.2 8.4 12.6 16.7 20.9
6 2.9 5.7 8.6 11.5 14.3
7 2.1 4.2 6.3 8.4 10.4
8 1.6 3.2 4.8 6.4 7.9
以上為過載動作時間(單位:秒)

缺相保護
缺相可以認為是一種嚴重的三相不平衡，當三相不平衡率大于50%時，認為缺相。缺相的動作時間由參數F23設定，一般這個時間比三相不平衡動作時間（參數F22）要短。
負載電流小于0.5A時，不進行缺相檢測，防止在電機斷電狀態產生誤動作。
自動恢復
保護器內部有一個連續故障次數計數器，用于控制自動恢復次數。當發生過載、缺相、三相不平衡等故障時，繼電器斷開，切斷電動機電源，并且故障次數加1。這時如果故障次數未超過設定的自動恢復次數(參數F51)，則在設定的自動恢復間隔時間(參數F52)后，繼電器自動閉合，恢復電動機工作。正常工作一段時間后（由參數F53設定），“連續故障次數”清零，使得下次出現故障時可以重新開始計算自動恢復次數。
例如F51=3，F(xiàn)52=15，F(xiàn)53=60，其效果是：發生故障繼電器斷開后，過15分鐘自動恢復，這樣可以重試3次，如果連續3次仍有故障，則需要人工按鍵恢復。這里“連續”的含義是指自動恢復后60分鐘內又發生故障（F53=60）。
時間繼電器功能
如果通過設定參數F61啟用了時間繼電器功能，則保護器通電后，繼電器不是立即吸合，而是延時一段時間后再吸合，延時時間由參數F61設定，這時液晶顯示器上進行倒計數顯示。相當于一個延時啟動的時間繼電器功能。F61=0表示關閉時間繼電器功能。
