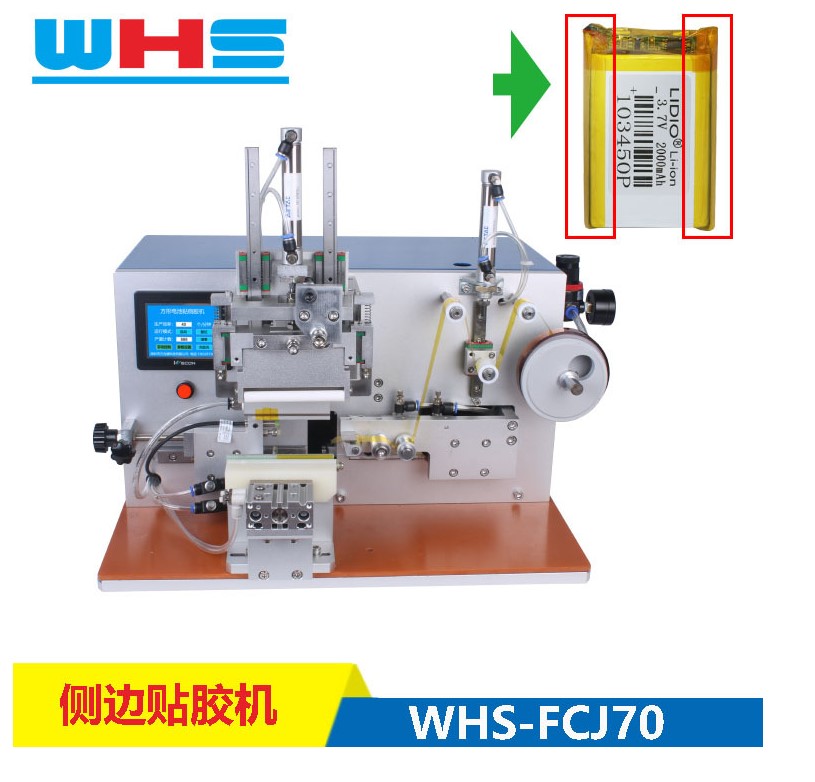

電芯貼膠機_聚合物電池側膠機_自動貼膠機_方形電池貼側膠

設備控制方案：

1.由腳踏開關啟動機器運行。

2.通過電磁閥控制氣缸驅動所有機械動作。

3.通過真空發生器制造真空源。

3.通過PLC控制整機自動運行。

設備主要部件：

1.電池定位夾具 ，用于夾緊電池，可根據電池寬度進行調節。

2.電池定位塊：用于電池底部定位。

3.送膠機構：用于送膠紙到吸盤。

4.吸膠機構：真空吸盤，用于吸取膠紙。

5.壓膠夾具：用于送膠機構把膠紙送到膠紙吸盤下方后壓緊膠紙。

6.切膠機構：膠紙切刀，用于切膠紙。

7.包膠機構：通過彈力雙輥輪把膠紙包在電池兩面。

8.真空系統：通過真空發生器產生真空，用于吸取膠紙。

9.貼膠機構：用于貼膠紙。

10.腳踏開關：控制電磁閥動作，啟動機器貼膠紙。

設備參數：

1.膠紙長度：10-70mm

2.膠紙寬度：6-15mm

3.設備產能：800~1200pcs/h。

4.壓縮空氣氣源：≥0.5MPa，大于0.2立方每分鐘。

5.設備供電電源：AC220V，20W。

6.設備尺寸：400x400x500mm

7.合格率：大于99%。

8.設備稼動率：大于98%。

9.設備故障率：小于1%。

適用軟包裝鋰電池規格：

1.電池寬度寬度：最小8mm。

2.電池長度：10到70mm。

3.膠紙寬度：最小6mm

3.電池厚度：2~10mm。
