信號隔離器/信號隔離模塊/串口采集模塊/溫度變送器/高壓電源模塊/隔離放大器/脈沖變送器
企業會員
產品價格￥12.00元/只
產品品牌SAR/晟安瑞
最小起訂≥1 只
供貨總量45000 只
企業旺鋪http://sanruidianzikeji.udxd.com/
更新日期2021-09-03 08:30
會員級別：企業會員
身份認證：
我的勛章： [誠信檔案]
在線客服：
企業二維碼： 企業名稱加二維碼
聯 系 人：張成(先生) 經理
電子郵箱：3183674708@qq.com
聯系手機：13410003116 [發送短信]
聯系固話：13410003116
聯系地址：深圳市福田區華強北賽格科技園4棟東6層C04
品牌： |
SAR/晟安瑞 |
所在地： |
廣東 深圳市 |
起訂： |
≥1 只 |
供貨總量： |
45000 只 |
有效期至： |
長期有效 |
輸入電壓： |
5-36V |
輸出電壓： |
40-1000VDC |
隔離電壓： |
1500VDC |
產品概述：
GRB-DG 0.2~25W 系列模塊電源是一種DC-DC升壓器。該模塊電源的輸入電壓分為：5V（4.5~9V）、12V(9~18V)、及24V(18~36VDC)標準（2：1）寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出單電壓：60VDC、80VDC、100VDC、110VDC、120VDC、150VDC、180VDC、200VDC、250VDC、280VDC、300VDC、500VDC等，具有功率密度大，輸出功率高，應用范圍廣等優點。
產品特點：
⑴效率高達80% ⑵工作溫度: -40℃~+85℃
⑶1x1英寸標準封裝 ⑷阻燃封裝，滿足UL94-V0 要求
⑸寬范圍輸入穩壓輸出 ⑹溫度特性好、價格低
⑺可直接焊在PCB 上 ⑻產品尺寸：25.4x25.4x12.5 單位: mm
選型指南：
產品型號 | 輸入電壓（VDC） | 輸出電壓 （VDC） | 輸出電流 （mA） | 效率 （%） | |
標稱值 | 輸入范圍 | ||||
GRB05200DG-W2 | 5 | 4.5—9.0 | 200 | 1 | 50 |
GRB05110DG-1W | 5 | 4.5—9.0 | 110 | 9 | 70 |
GRB12110DG-2W | 12 .0 | 9.0~18.0 | 110 | 18 | 80 |
GRB12150DG-2W | 12 .0 | 9.0~18.0 | 150 | 14 | 82 |
GRB12250DG-2W | 12 .0 | 9.0~18.0 | 250 | 8 | 85 |
GRB24110DG-2W | 24 .0 | 18.0~36.0 | 110 | 18 | 82 |
GRB24150DG-2W | 24 .0 | 18.0~36.0 | 150 | 13 | 84 |
GRB24250DG-2W | 24 .0 | 18.0~36.0 | 150 | 8 | 86 |
GRB12110DG-3W | 12 .0 | 9.0~18.0 | 110 | 27 | 80 |
GRB12150DG-3W | 12 .0 | 9.0~18.0 | 150 | 20 | 82 |
GRB12250DG-3W | 12 .0 | 9.0~18.0 | 250 | 12 | 85 |

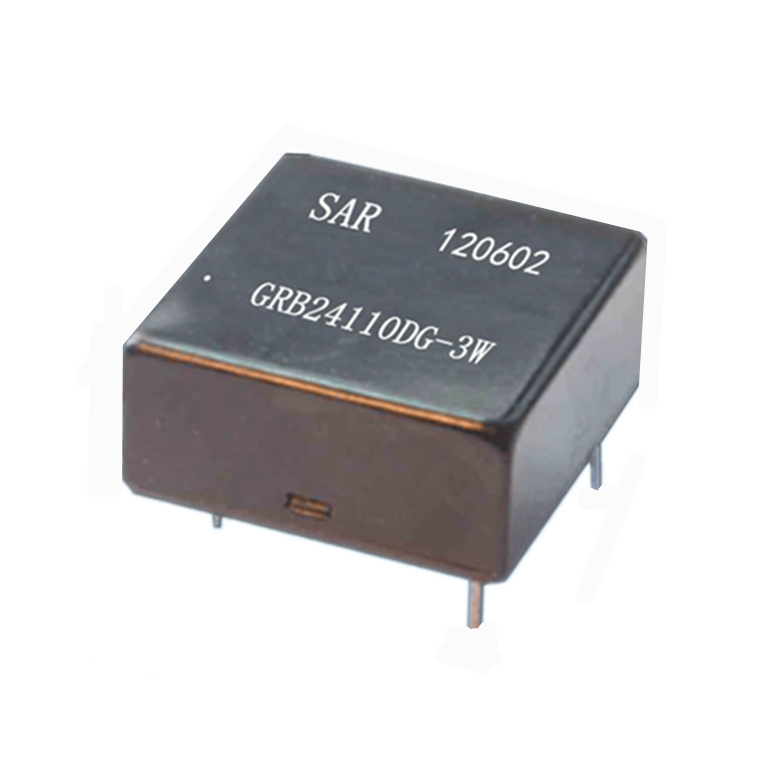

GRB24110DG-3W | 24 .0 | 18.0~36.0 | 110 | 27 | 82 |
GRB24150DG-3W | 24 .0 | 18.0~36.0 | 150 | 20 | 83 |
GRB24250DG-3W | 24 .0 | 18.0~36.0 | 250 | 12 | 85 |
GRB12150DG-5W | 12 .0 | 9.0~18.0 | 150 | 34 | 85 |
GRB12250DG-5W | 12 .0 | 9.0~18.0 | 250 | 20 | 86 |
GRB24110DG-5W | 24 .0 | 18.0~36.0 | 110 | 45 | 85 |
GRB24150DG-5W | 24 .0 | 18.0~36.0 | 150 | 34 | 87 |
GRB24250DG-5W | 24 .0 | 18.0~36.0 | 250 | 20 | 88 |
技術指標：
輸出特性 | ||
技術指標 | 技術參數 | 測試條件 |
穩壓精度 | 2.0 %max | 0%~100%負載范圍 |
電壓調整率 | 0.5%max | 滿載 |
負載調整率 | +/-0.5% type. +/-1% max. (No load to full load) | 0%~100%負載范圍 |
紋波和噪聲 | ≤300 mV p-p, max | 20MHz帶寬 |
動態響應速度 | ≤150us | 25%負載~滿載 |
啟動延遲時間 | 500ms | |
輸入特性 | ||
輸入電壓范圍 | （5VDC） 4.5—9.0VDC | |
（12VDC）9.0—18VDC | ||
（24VDC）18—36VDC | ||
線性高速率 | 0.5% | 低端 ~ 高端 |
一般特性 | ||
開關頻率 | 200KHz | 典型值 |
轉換效率 | 參見型號選擇表 | |
隔離電壓 | 1500VDC | 輸入和輸出之間 |
平均無故障間隔時間 | 1000000小時 | |
溫度系數 | 0.02%/℃ | |
環境特性 | ||
工作溫度范圍 | -40℃~+85℃ | |
儲存濕度 | -55℃~+125℃ | |
相對濕度 | 10%~90% | |
冷卻方式 | 自由空氣 | |
產品選型列舉
⑴型號：GRB12110DG-2W5，輸出端C4電容可選 4.7UF/200V的電解電容。
輸入電壓Vin：9~18VDC；輸出電壓Vout：110VDC；輸出功率：2.5W
⑵型號：GRB24200DG-10W，輸出端C4電容可選 4.7UF/680V的電解電容。
輸入電壓Vin：18~36VDC；輸出電壓Vout：200VDC；輸出功率：10W
以上為部分參數列舉。需要其他參數請與我司業務員溝通
